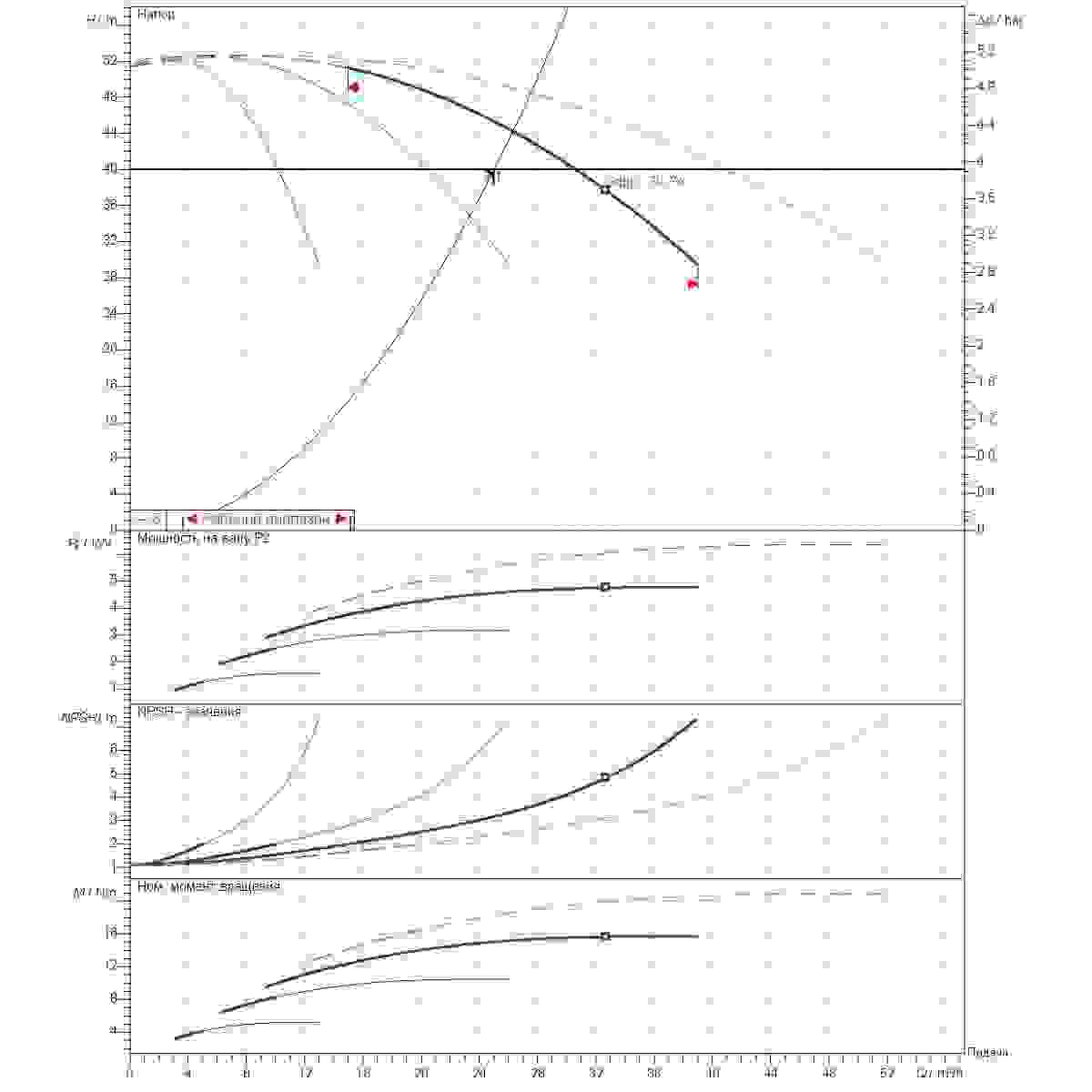

Рабочие параметры и гидравлические показатели при 20⁰C
+Q, Подача м³/час
Расход (подача в рабочей точке), м³/час	26,29
Подача при макс. КПД (Qном.), м³/час	33
Мин. подача (Qмин.), м³/час	15
Макс. подача (Qмакс.), м³/час	39
+Напор, м
Напор в рабочей точке, м	44,24
Напор, м (при Q=0)	51
Напор, м (при Q=Qmin(15 м³/час))	51
Напор, м (при Q=Qмакс(39 м³/час))	29
+Насосы
Марка	Boosta
Производитель насоса	Группа ГМС (Россия)
Направляющий аппарат	Нержавеющая сталь
Вал	Нержавеющая сталь
Рабочее колесо	Нержавеющая сталь
Тип рабочего колеса насоса	Радиальное колесо
Корпус	Чугун
Подвижное кольцо уплотнения	Карбид вольфрама
Неподвижное кольцо уплотнения	Графит
Конструкция двигателя	Вертикально
Ном. напряжение, В	380
Частота вращения, 1/min	2900
Вид защиты	IP 54
Рабочее давление, бар	до16
Диаметр рабочего колеса, мм	90
+Рабочая среда
Жидкость	Вода
Вязкость, сСт	До 50
Максимальное содержание твердых частиц по массе, мг/л	20
Максимальный размер твердых частиц, мм	Не более 0,2
Водородный показатель, pH	от 6 до 9
+Энергетические характеристики
КПД в рабочей точке, %	68,1
Максимальный КПД	70,7
NPSH в рабочей точке, m	3,38
Макс. мощность на валу одного насоса, kW	4,8
Номинальная мощность одного насоса, kW	2,20
Мощность на валу одного насоса, kW	4,61
Сила тока, A	4,6

Преимущества блочно-модульных
насосных станций второго подъема

Упрощенное оформление

Блочная станция не является объектом капитального строительства, что значительно сокращает сроки согласования разрешительной документации на ввод объекта в эксплуатацию.

Гарантия комфорта

Стабильные параметры сети позволяют жителям коттеджей пользоваться бытовой техникой и системами полива без риска падения давления в часы максимального водоразбора.

Высокая производительность

Станции обеспечивают подачу воды от 10 до 400 м³/час с напором до 140 метров, закрывая потребности как малых поселков, так и крупных промышленных объектов.

Интеллектуальное управление

Система из 2–4 вертикальных многоступенчатых насосов с частотным регулированием гарантирует плавную работу, экономию электроэнергии и отсутствие гидроударов.

Полная заводская готовность

Поставляется в виде готового блочно-модульного здания в сборе. Требуется только установка на фундамент и подключение к сетям, что сокращает сроки монтажа в разы.

Всесезонная эксплуатация

Модуль на мощном основании оснащен эффективным утеплением, системой освещения и конвекторами для поддержания оптимального микроклимата круглый год.

Удобство обслуживания

Внутри предусмотрена ручная кран-балка (таль) для работы с оборудованием, а также дренажный приямок с насосом для быстрого удаления излишков воды.

Индивидуальное проектирование

Мы готовы выполнить станцию строго по вашему техническому заданию, адаптируя компоновку, материалы и автоматику под конкретные условия эксплуатации.

Комплект поставки и оснащение

Комплект поставки блочно-модульной насосной станции

Блочно-модульное здание в сборе

Конструктив: Жесткий каркас, рассчитанный на транспортировку в сборе с установленными насосными агрегатами. Крыша спроектирована под расчетную снеговую нагрузку.

Транспортировочные узлы: Здание оснащено сертифицированными транспортировочными петлями для безопасной погрузки и монтажа станции на объекте.

Толщина профиля и высота: Стандартное исполнение — сталь 4-5 мм, высота здания 2,7 м. Усиленное исполнение — тяжелый профиль с толщиной стенки 8-10 мм для повышенной жесткости, высота здания 3,1 м.

Габариты: 3,0x2,5x2,7 мм. Климатическое исполнение — стандарт.

Утепление: Тепловой контур (стены, пол, кровля) защищен негорючей минеральной ватой толщиной 100 мм.

Пол: Усиленное основание, специально рассчитанное на статическую и динамическую нагрузку от веса насосных агрегатов. Финишное покрытие — стальной рифленого лист 6 мм («чечевица»).
Грузоподъемное оборудование

Кран-балка (Усиленное исполнение): Полноценная мостовая система для индустриального обслуживания.

Ручная таль (Стандартное исполнение): Компактная подвесная система с передвижной кареткой.

Направляющая: Единый монорельсовый путь из стального двутавра.
Насосное оборудование и обвязка

Агрегаты: Насосы в сборе с двигателями — 4 шт.

DN присоединительный: 80

Дополнительные опции: Система может быть доукомплектована гибкими виброкомпенсаторами и виброопорами для гашения шумов и пульсаций (не входят в базовую комплектацию).

Арматура: Запорно-регулирующая арматура выполнена согласно схеме обвязки.
Управление и внутренние сети (Комплект из 2-х шкафов)

Шкаф №1 (Силовой): Управление насосными агрегатами с системой частотного регулирования.

Шкаф №2: Управление инженерными системами (дренажный насос, конвекторы отопления, освещение, вентиляция).

Климат-контроль: Электрические конвекторы с термостатами и принудительная вытяжная вентиляция.
Эксплуатационная документация

Технический паспорт блочно-модульной насосной станции второго подъема.

Руководство по эксплуатации насосной установки.

Руководство по эксплуатации насосов Boosta и агрегатов на их основе.

Инструкция на Пульт управления.

Технические характеристики

Преимущества блочно-модульных
насосных станций второго подъема

Комплект поставки и оснащение

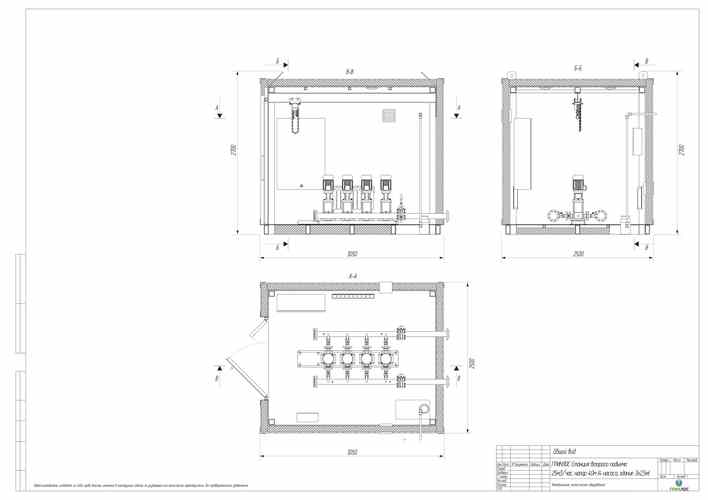

Габаритный чертеж
