Цена:
от
Технические характеристики
Исполнение:
блочно-модульное
Количество насосов:
1 шт + 1 резерв
Производительность:
72 м³/ч
Напор:
0,3 МПа (30 м в.ст.)
Продолжительность работы:
30 минут
Размеры ДxШxВ:
8000x2500x3100 мм
Размер фундамента:
8400х2900 мм
Патрубки для пож.машин:
не предусмотрены
Управление задвижками:
электропривод
Назначение:
интеграция в противопожарный водопровод

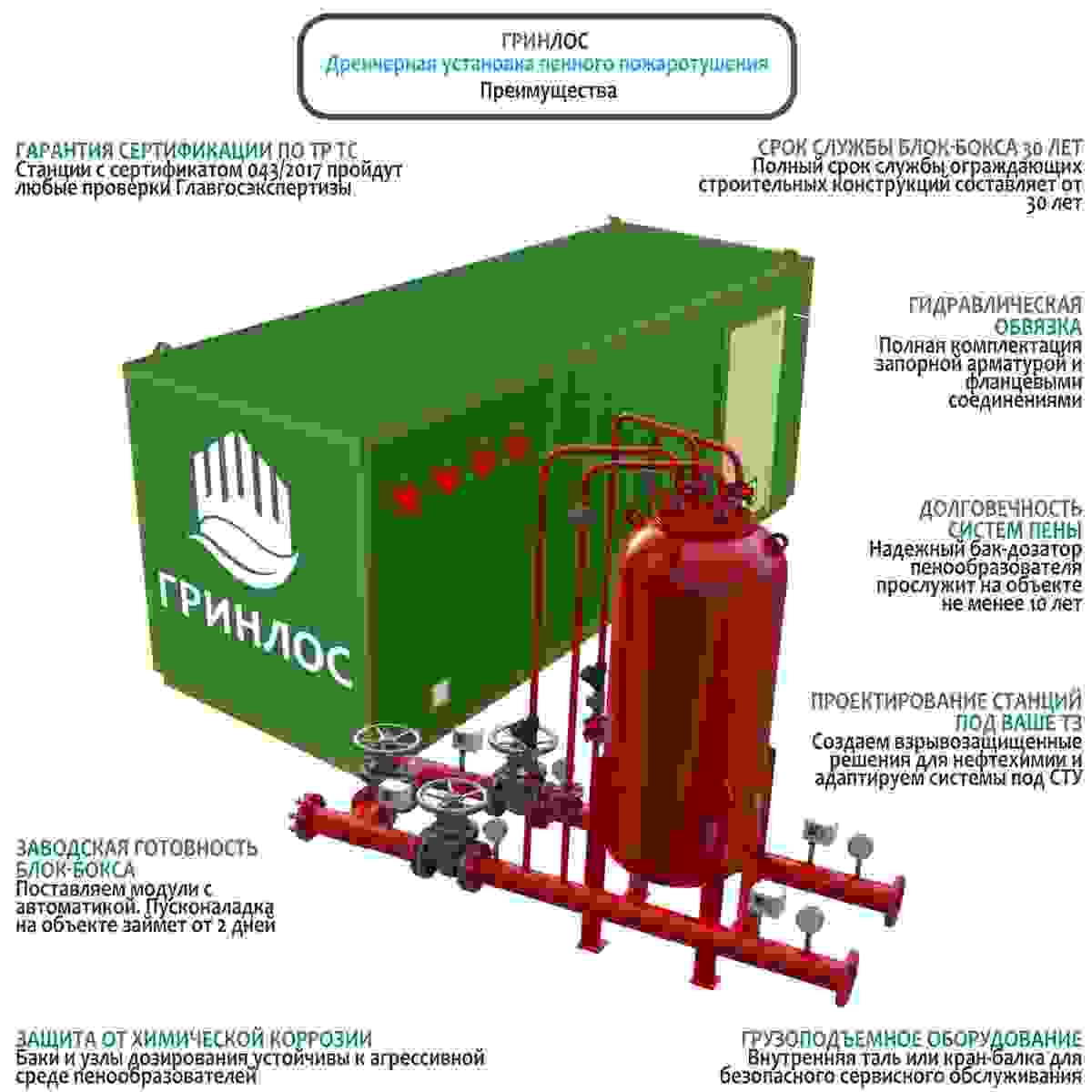

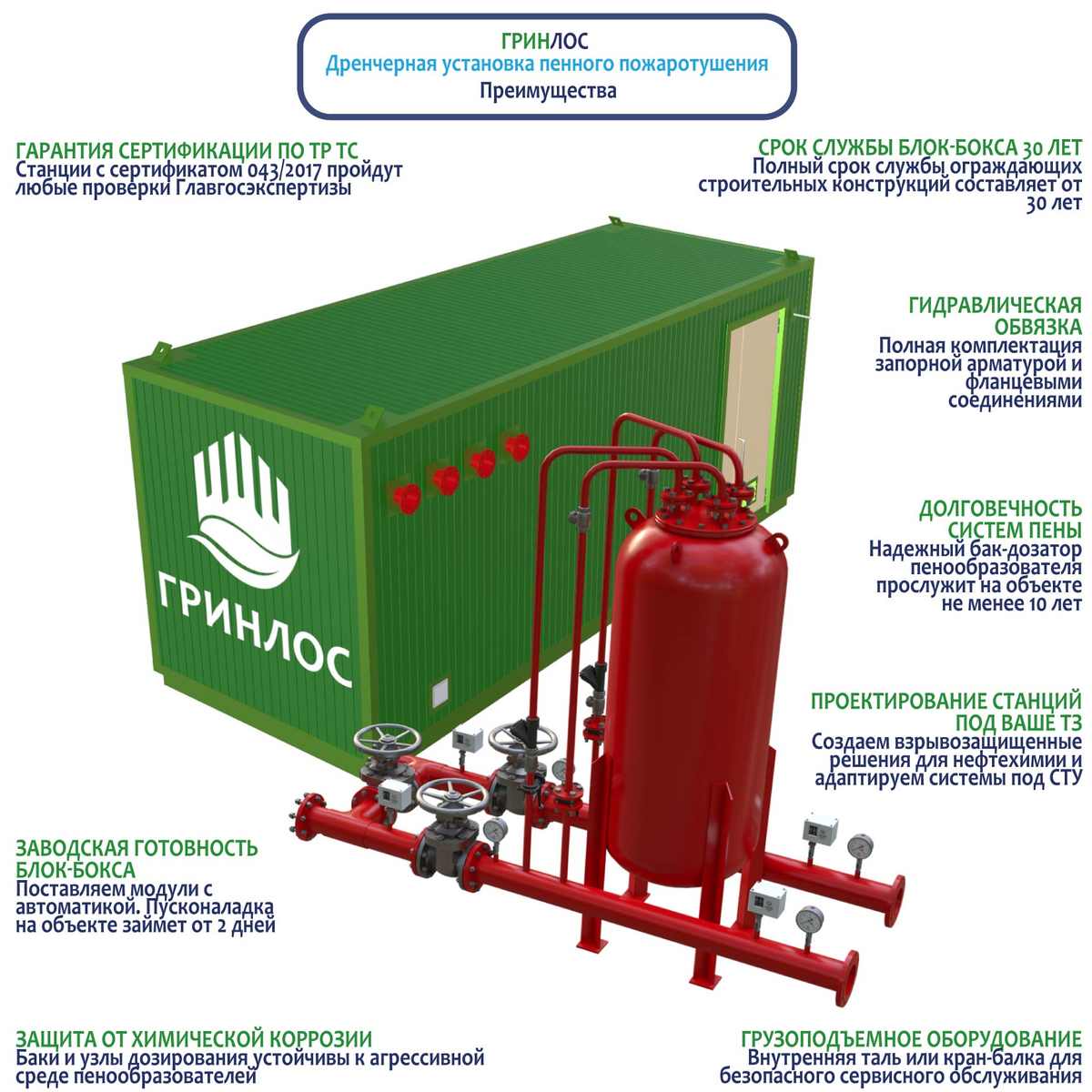

Преимущества
Специалисты ГРИНЛОС проконсультируют вас и помогут выбрать оптимальную модель насосной станции
Оставьте заявку и менеджер свяжется с вами в течении 10 минут
Назначение и область применения
Данная конфигурация разработана для объектов, располагающих развитой инфраструктурой противопожарного водоснабжения с гарантированным напором на вводе не менее 0,4 МПа. Проектное решение выполнено в соответствии с требованиями СП 485.1311500.2020 Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования и учитывает специфику высокой пожарной нагрузки крупных промышленных предприятий:
- Предприятия нефтехимического и газоперерабатывающего комплекса.
- Наружные технологические установки, эстакады и крупные резервуарные парки.
- Объекты тяжелой промышленности и производственные цеха категорий А и Б по взрывопожарной и пожарной опасности.
- Масштабные логистические комплексы, интегрированные в общезаводские инженерные сети.

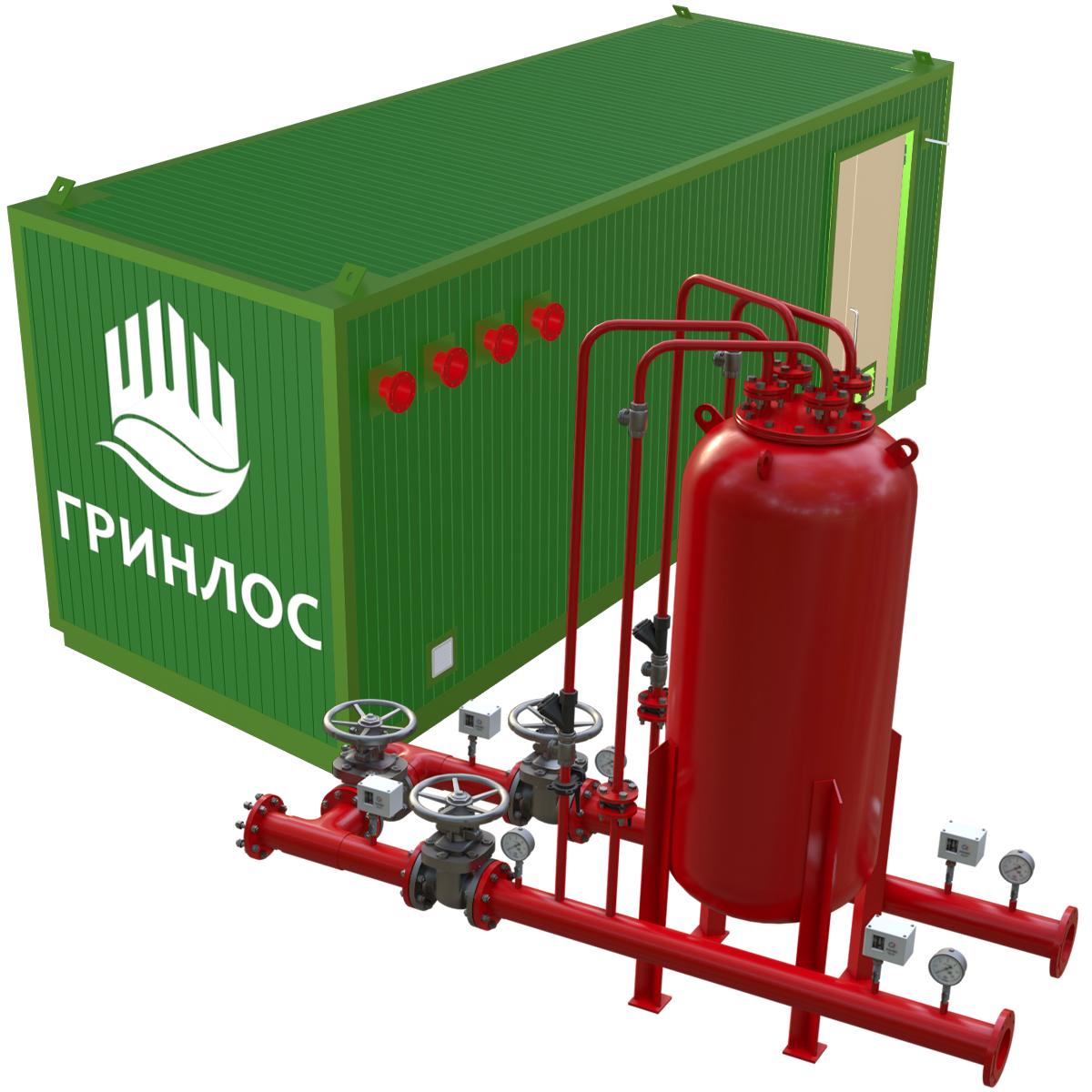

Проектирование установок пенного пожаротушения
Интеграция станции осуществляется непосредственно в существующий наружный противопожарный водопровод высокого давления. Отсутствие в схеме промежуточных пожарных резервуаров исключает необходимость проектирования приемных емкостей для хранения запаса воды.
Подача воды от мобильных средств МЧС России конструктивно предусмотрена через уличные пожарные гидранты общезаводской сети. Это делает установку дублирующих патрубков DN 80 для подачи воды на самом блок-боксе технически избыточной, что обосновывается в рамках Специальных технических условий (СТУ).
Расчетная продолжительность непрерывной подачи готового раствора пенообразователя составляет 30 минут, что полностью отвечает требованиям СП 485.1311500.2020 для ликвидации пожаров на технологических объектах данного типа.
В случае аварийного обесточивания автоматики гарантированный напор внешней магистрали (0,4 МПа) обеспечивает подачу воды к устройствам дозирования и дренчерным узлам управления в ручном режиме.
Распределение готового раствора по направлениям обеспечивается надежной запорной арматурой с электроприводом. При пуске системы она работает согласованно с магистральным подпором сети, исключая гидравлические удары.
Техническое решение с исключением водопроводных патрубков и емкостных обвязок, а также применением арматуры с электроприводом успешно защищается при прохождении экспертизы и согласуется в рамках Специальных технических условий (СТУ) для конкретного промышленного объекта.

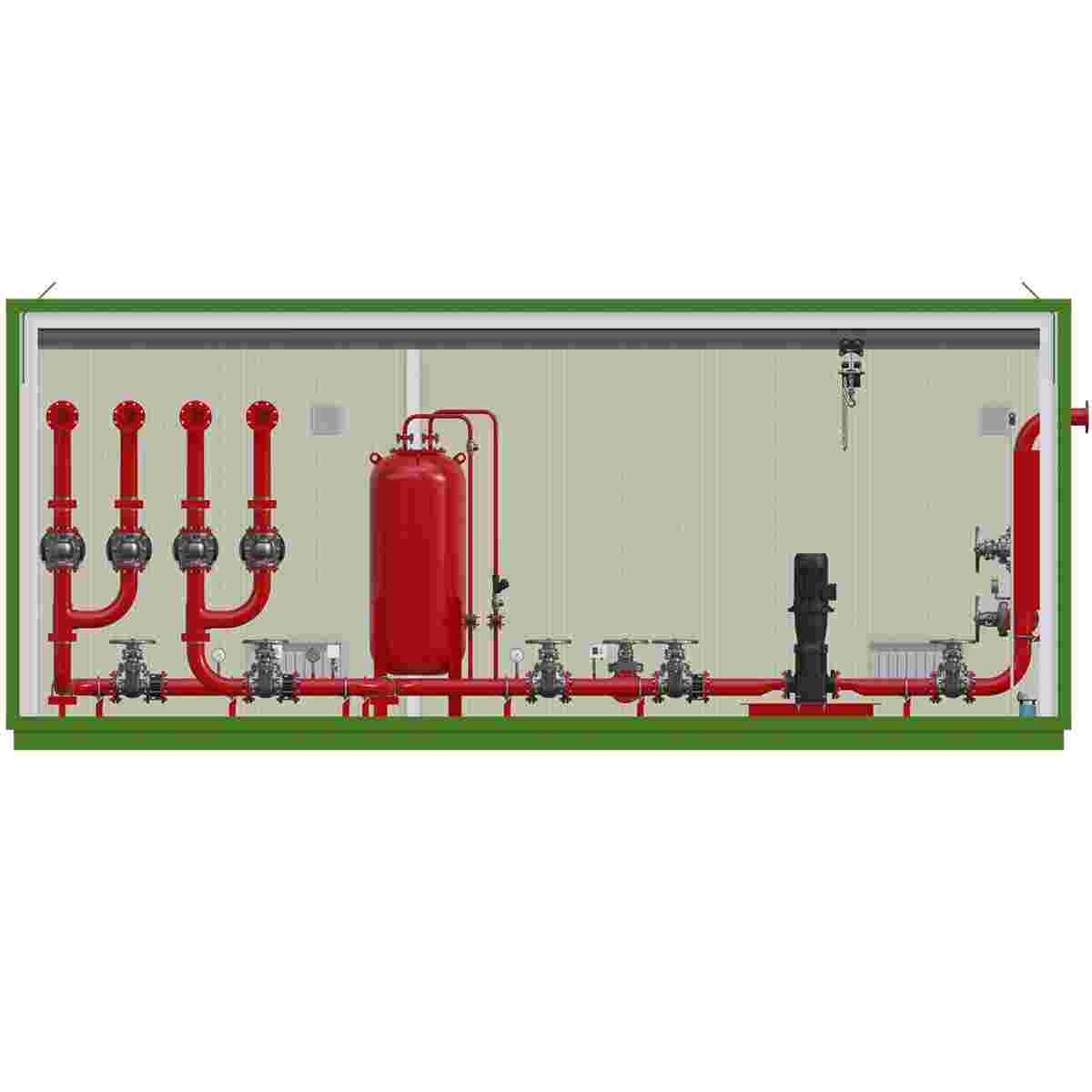

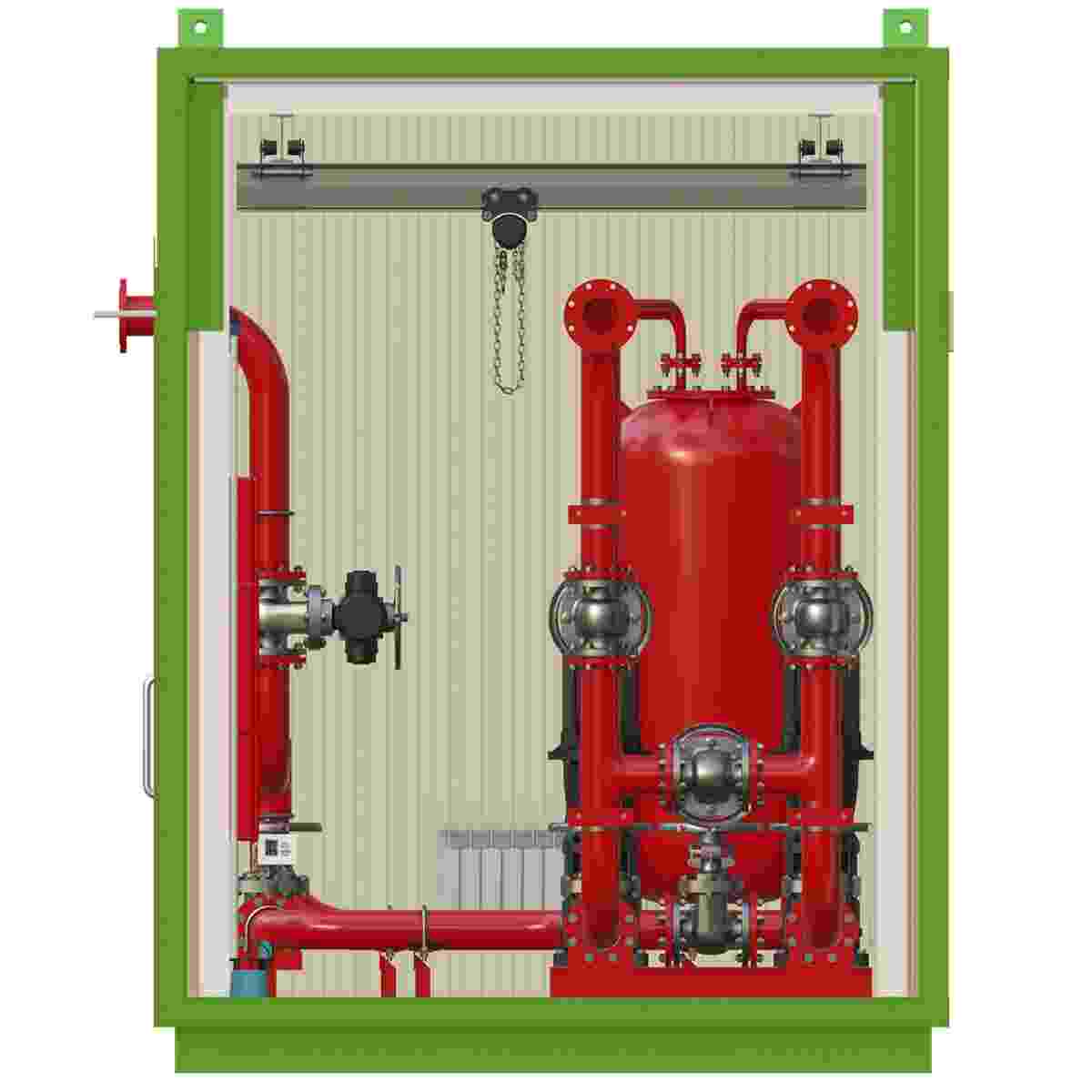

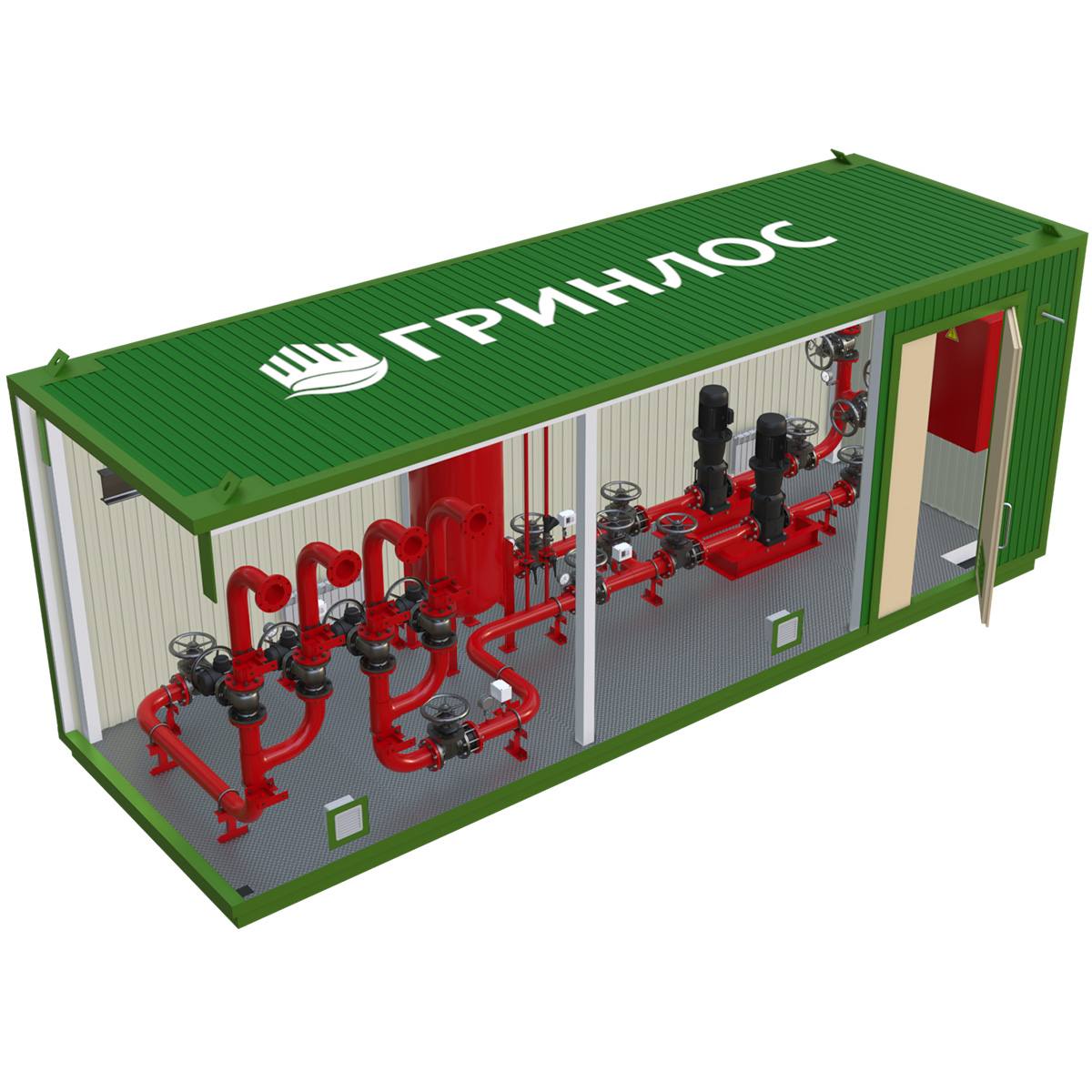

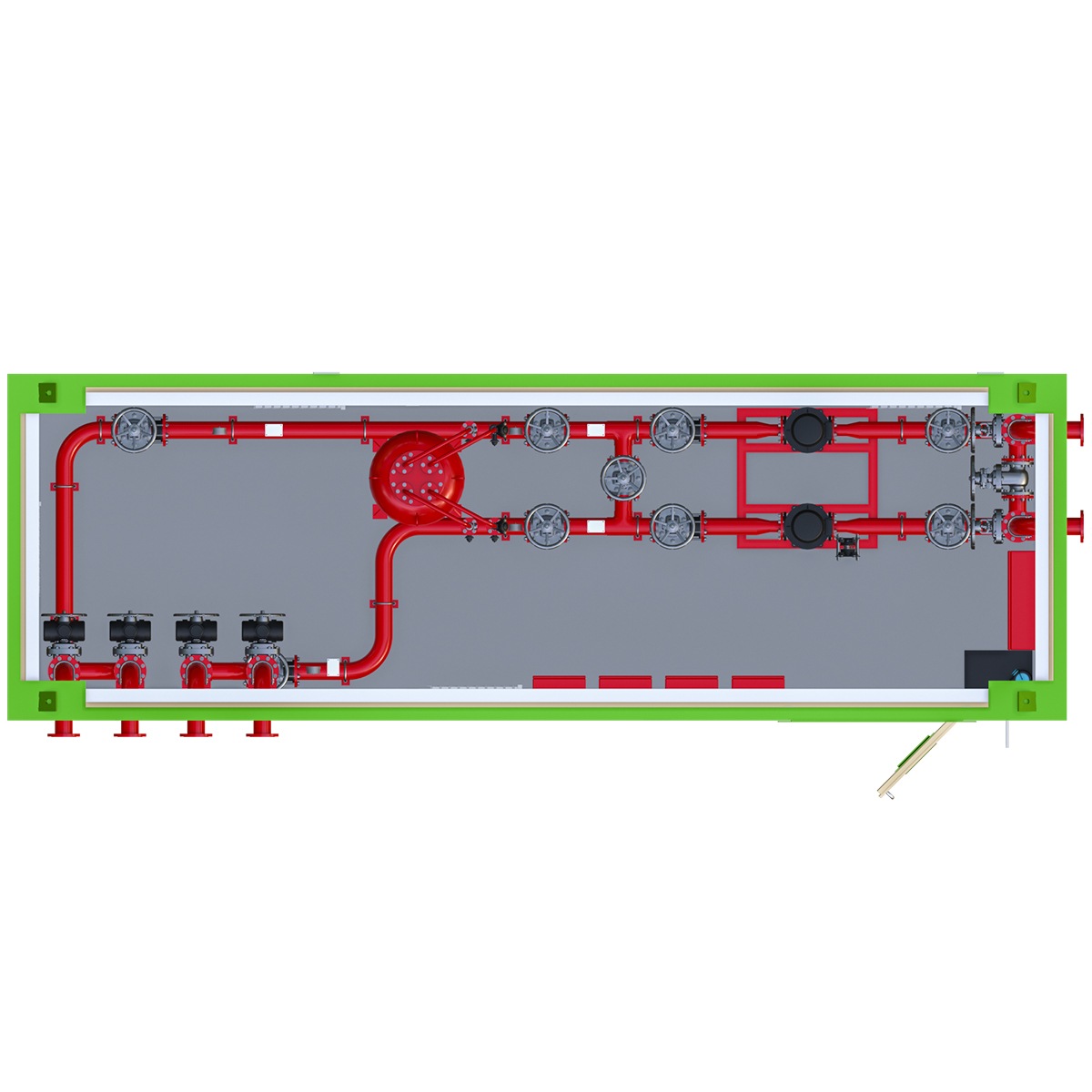

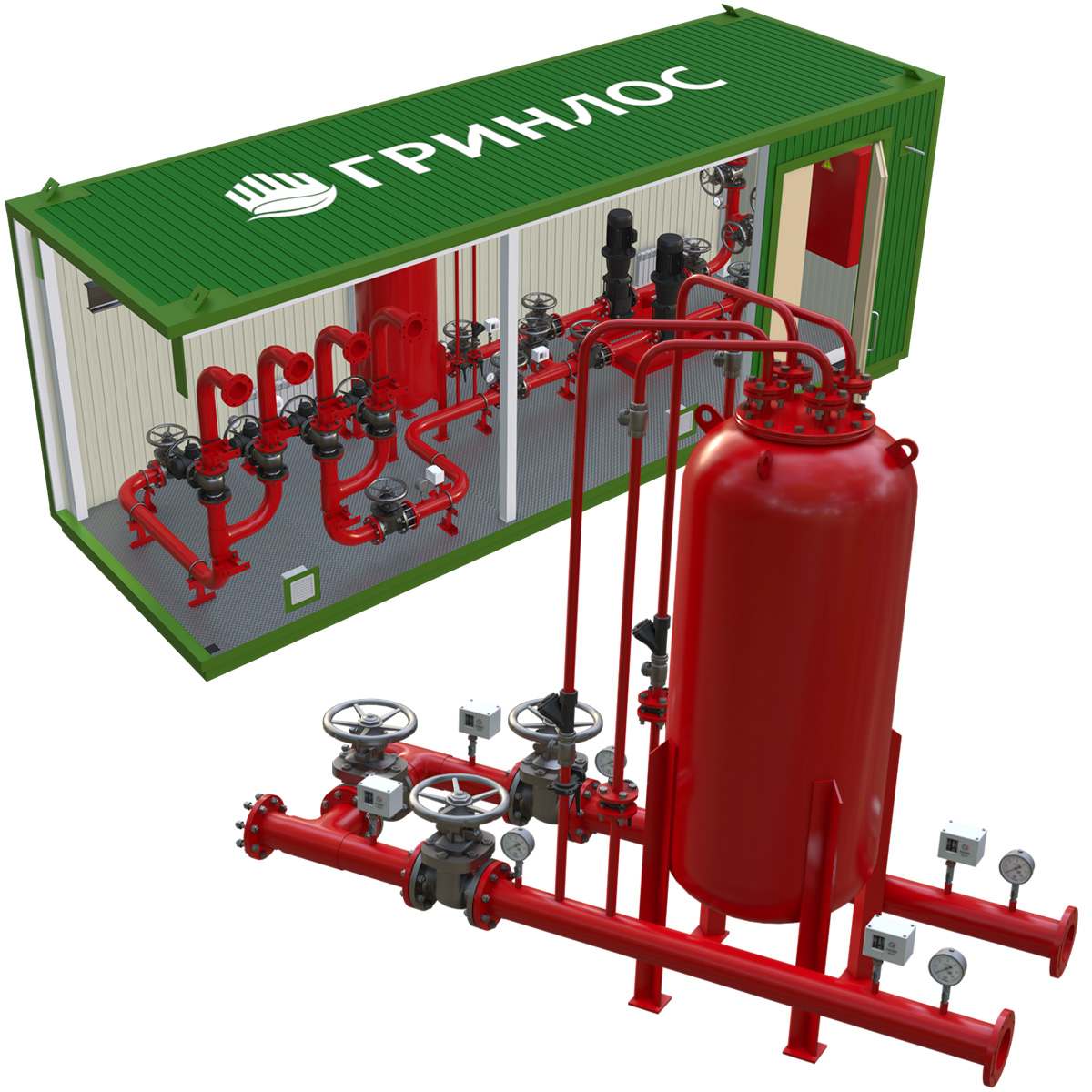

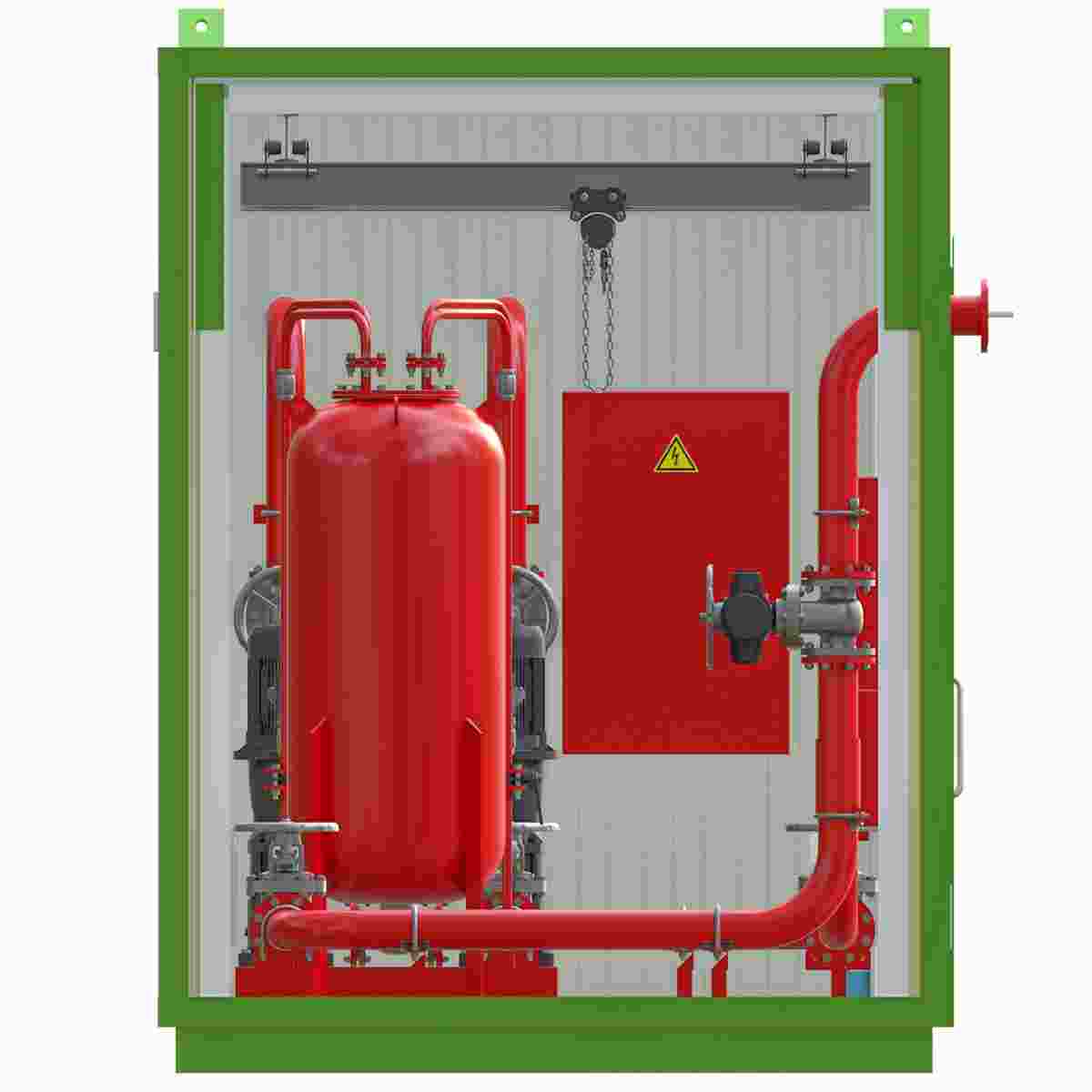

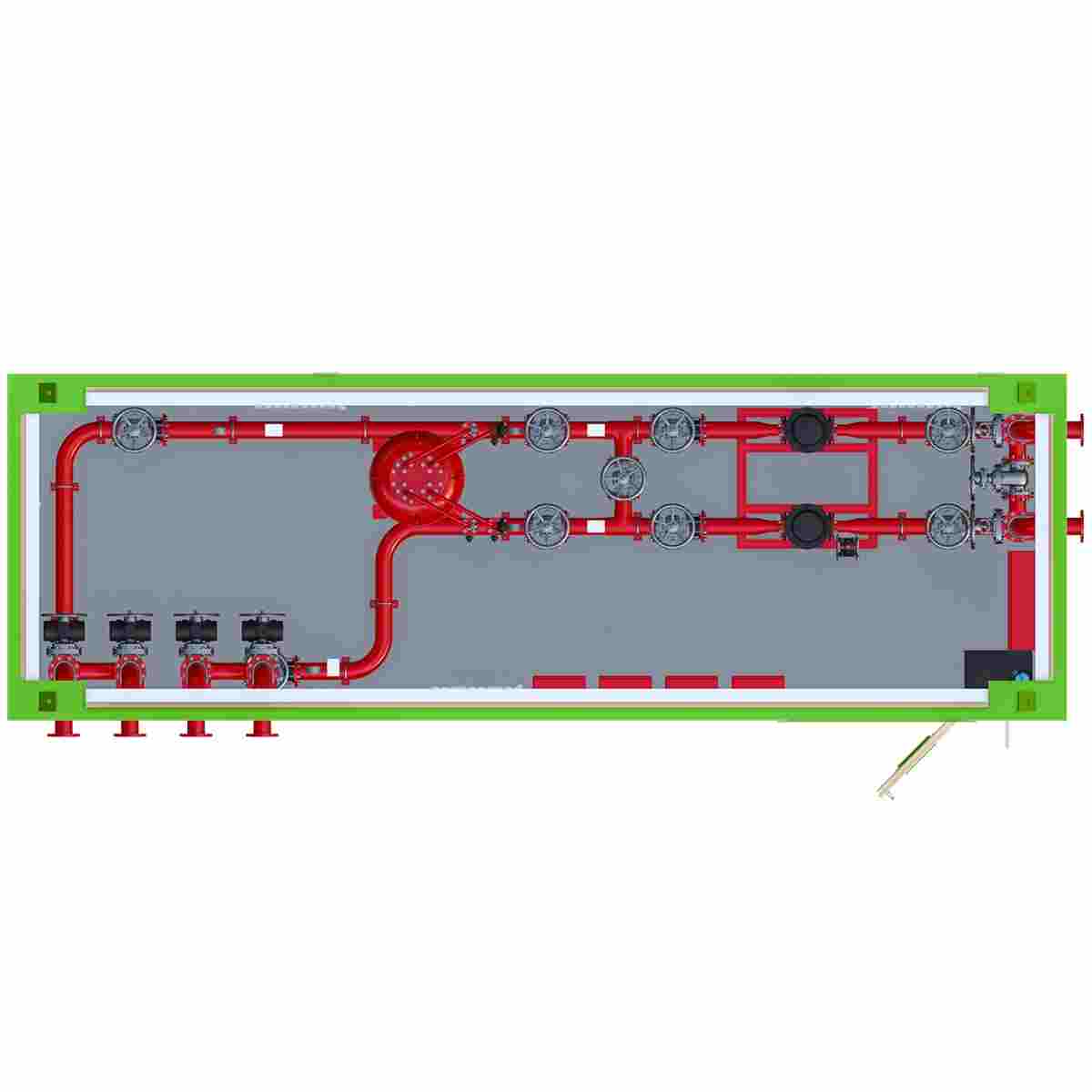

Конструкция блок-боксов пожаротушения
Модульный блок-бокс ГРИНЛОС поставляется в полной заводской готовности и имеет жесткий силовой стальной каркас, рассчитанный на транспортировку со всем смонтированным инженерным и технологическим оборудованием.
- Надежный тепловой контур стен, пола и кровли утеплен негорючей минеральной ватой (100 мм), а электрическое отопление с термостатами гарантирует поддержание температуры внутри не ниже +16 ºС в зимний период. Для безопасной погрузки и монтажа блок-бокса предусмотрены расчетные строповочные элементы.
- Усиленное основание пола выдерживает статические нагрузки от агрегатов и бака-дозатора, выполнено из стального рифленого листа и оснащено единой системой заземления. Внутри модуля смонтирована приточно-вытяжная вентиляция, рабочее, резервное и аварийное (эвакуационное) освещение, а также силовые розетки для проведения ремонтных работ.
- Для безопасной автономной эксплуатации блок укомплектован автоматической пожарной сигнализацией, системой оповещения и управления эвакуацией (СОУЭ) и первичными средствами пожаротушения. Конструкция включает двери и технологические ворота, ширина которых достаточна для обслуживания оборудования с помощью встроенного грузоподъемного механизма.

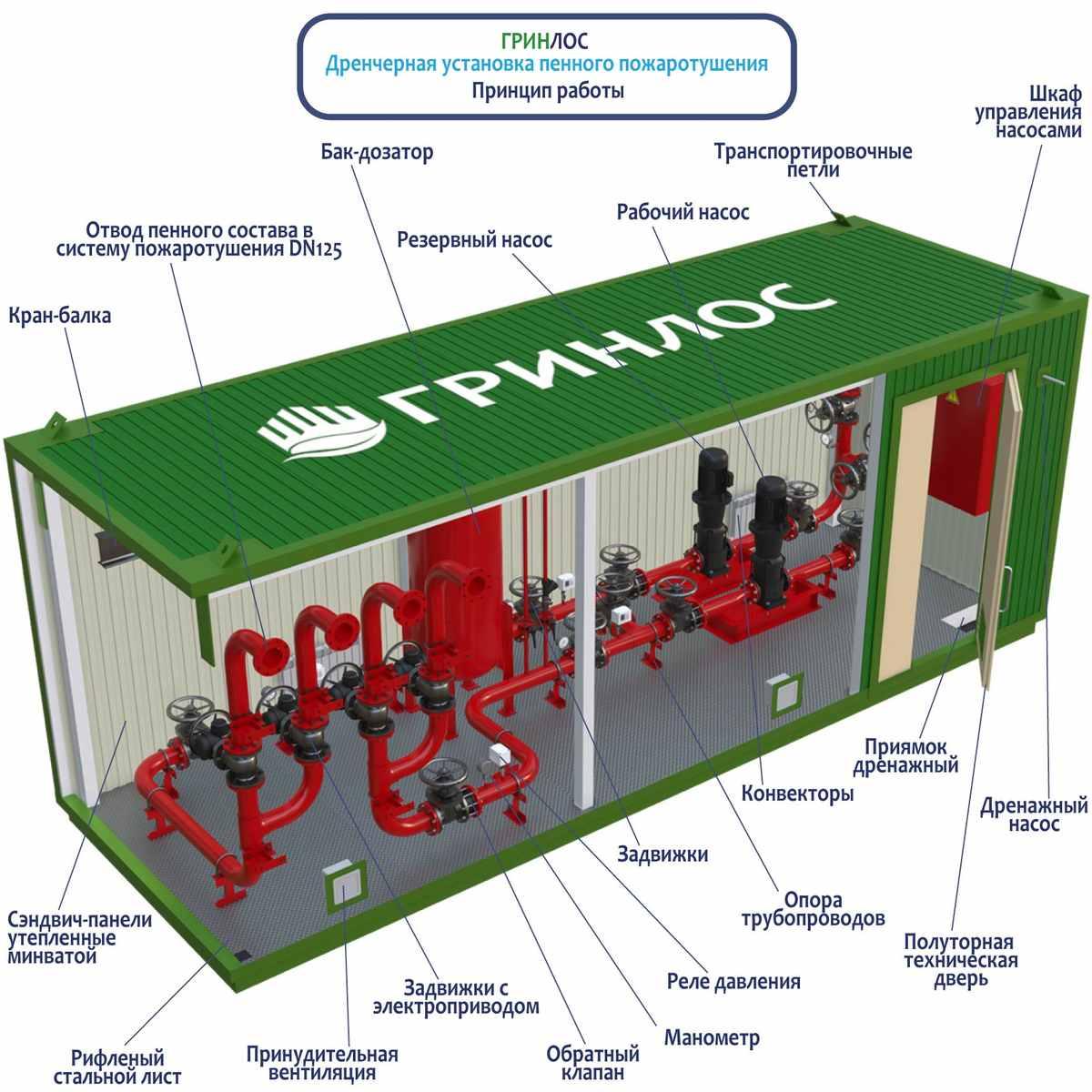

Принцип работы
В дежурном режиме распределительные трубопроводы за узлами управления остаются незаполненными (сухотрубы), а на подводящих линиях устанавливаются четыре запорные задвижки DN125 с электроприводами.
При фиксации возгорания и поступлении внешнего сигнала задвижки автоматически открываются, запуская поток воды в систему, активируя систему дозирования пенообразователя и инициируя пуск насосов. Нормативная инерционность срабатывания дренчерной установки составляет не более 180 секунд.

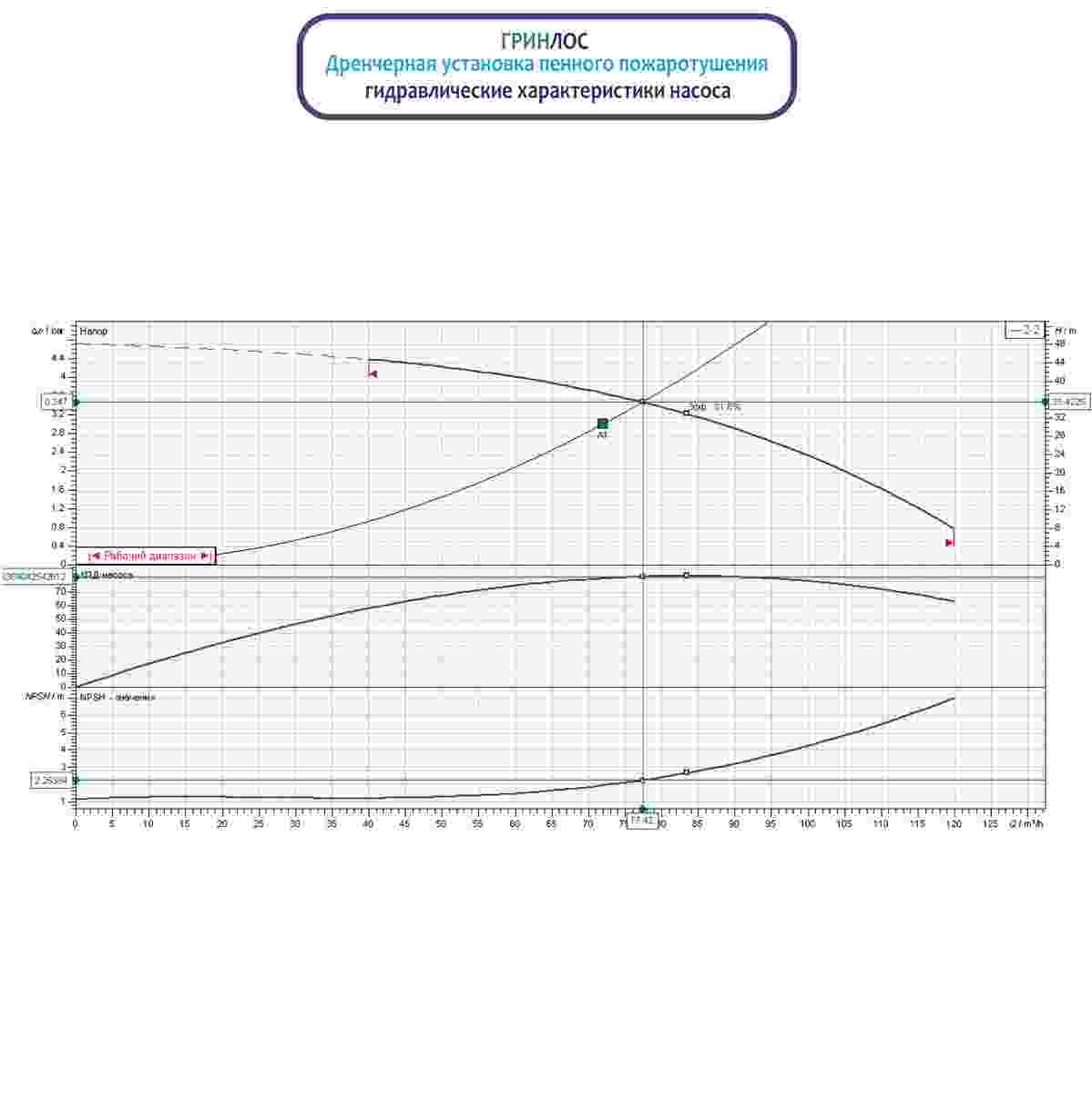

Два центробежных насоса обеспечивают стопроцентное взаимное резервирование (один рабочий и один резервный). Станция рассчитана на входное давление в подводящей магистрали до 0,4 МПа и давление у узла управления до 0,45 МПа.
Время работы установки соответствует нормативным требованиям (для данного типа объектов расчетная продолжительность подачи раствора пенообразователя составляет 30 минут).
Эксплуатационная надежность и ресурс

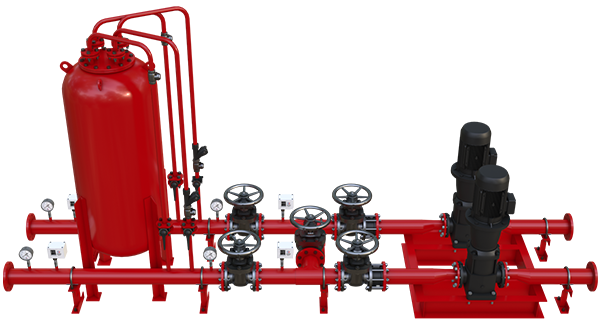

Пусконаладочные работы
Проведение тестирования системы включает проверку работы всего оборудования во всех возможных режимах эксплуатации, включая симуляцию аварийных сценариев.
- Финальная настройка SCADA-системы обеспечивает правильность процессов удаленного мониторинга, диспетчеризации и архивирования параметров.
- Настройка систем плавного пуска насосов для надежной защиты электродвигателей и исключения возникновения опасных гидроударов в сети.

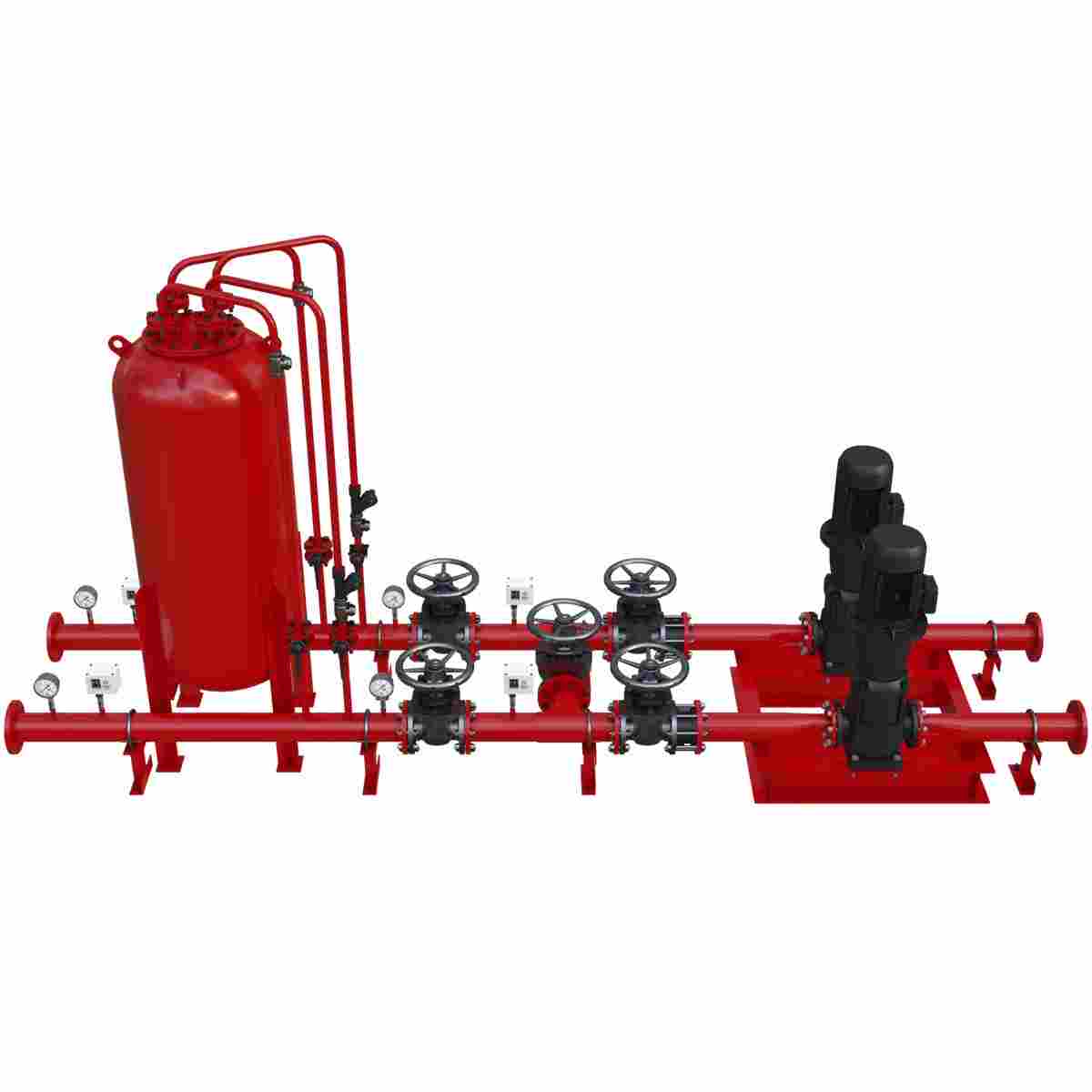

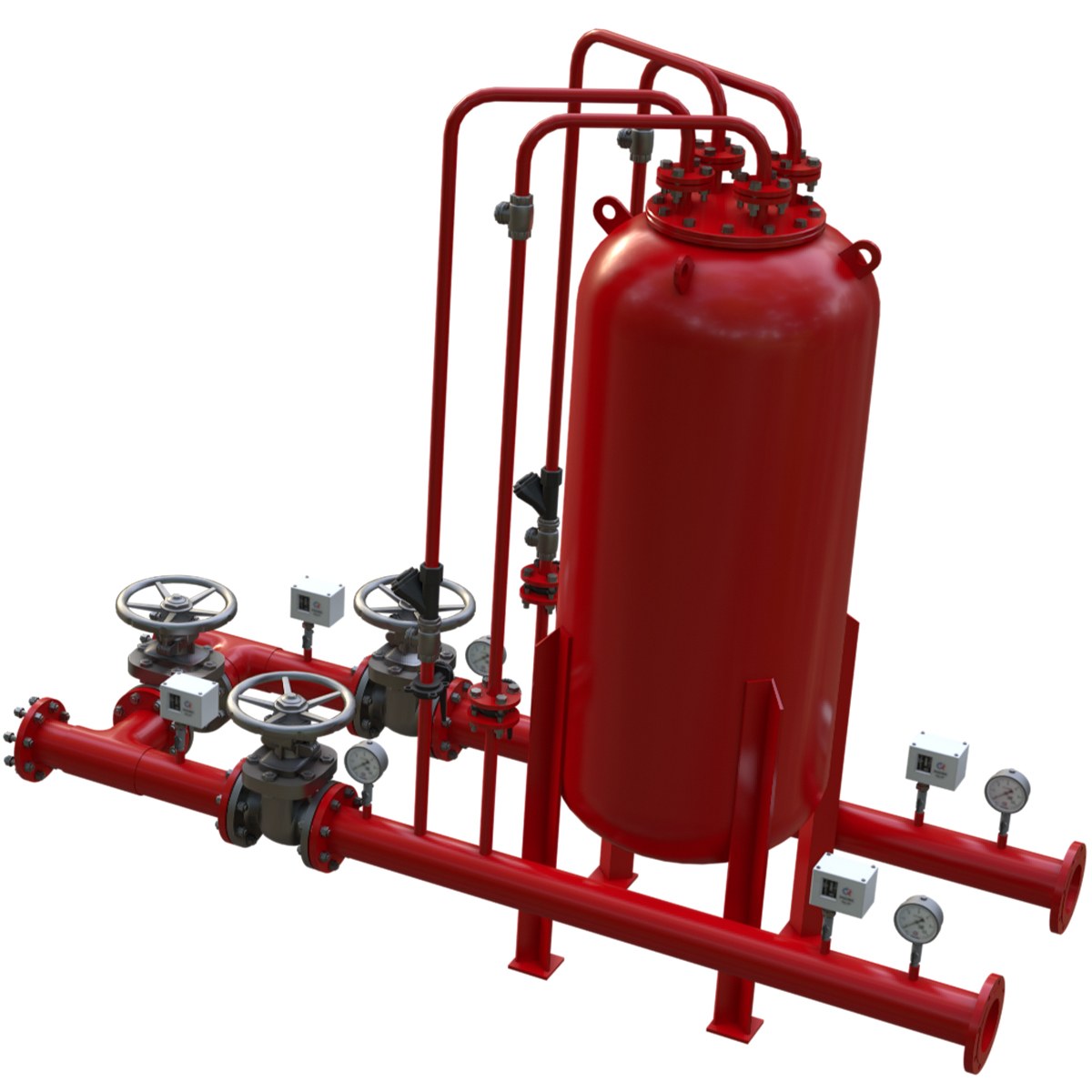

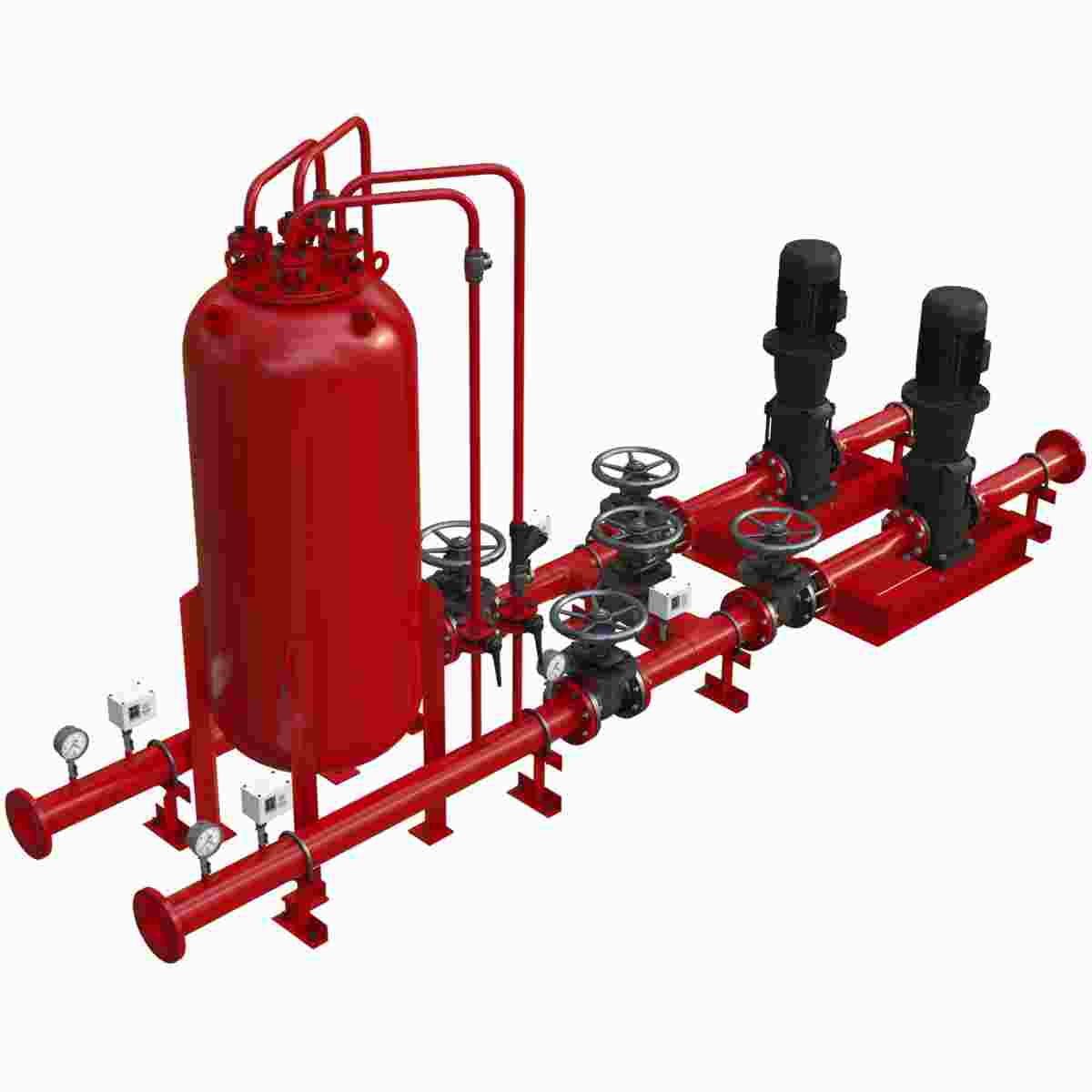

Система дозирования пенообразователя

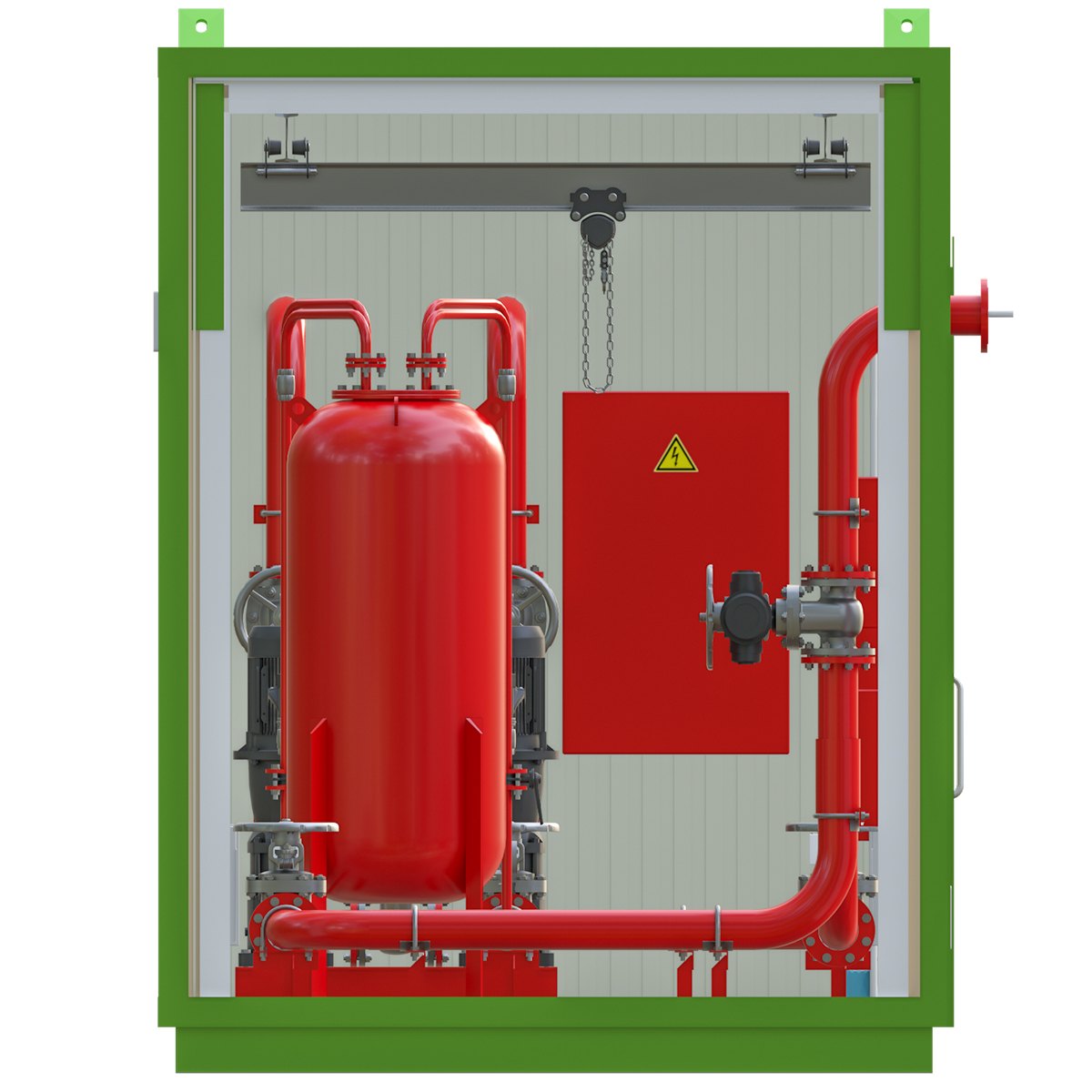

- Станция модульного пенного пожаротушения комплектуется баком-дозатором объемом 0,8 м³. Пенообразователь (2,0%) вытесняется давлением поступающей воды через дозатор с калиброванной диафрагмой непосредственно в поток магистрали.
- Конструкция предусматривает обязательное хранение 100%-го резервного запаса концентрата пенообразователя (в объеме 0,8 м³), что полностью отвечает нормативным требованиям безопасности.
- Автоматика обеспечивает постоянный местный и дистанционный контроль объема пенообразователя в баке с выдачей светового и звукового сигналов при достижении минимального остатка.

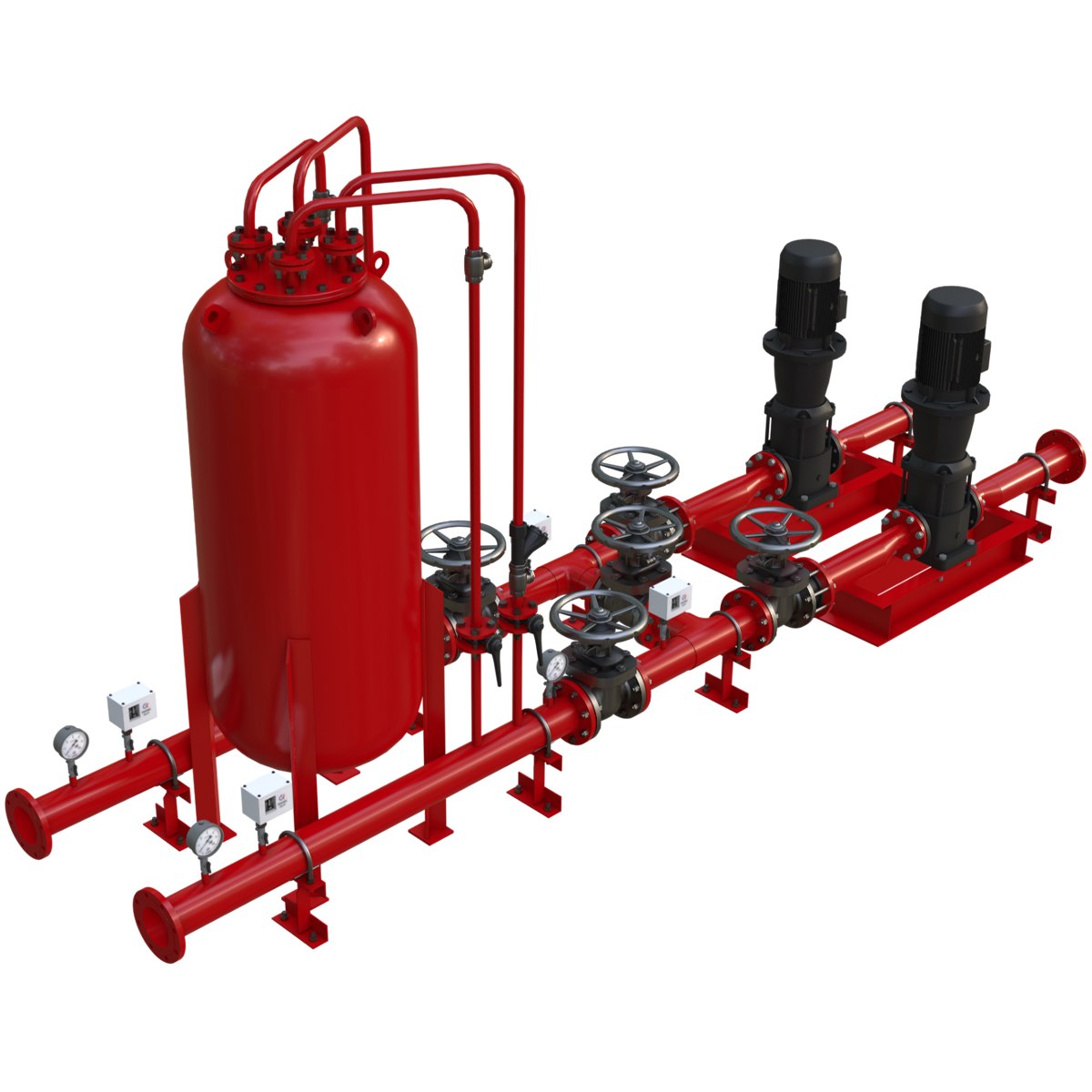

Трубопроводная арматура и электроприводы
Запорная арматура блочной станции ГРИНЛОС проектируется без применения деталей из серого чугуна в проточной части, согласно требованиям СП 485.1311500.2020 Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования . Все узлы проходят обязательные заводские гидравлические испытания.
Высокий класс герметичности затвора «А» по ГОСТ 9544-2015 Арматура трубопроводная. Нормы герметичности затворов гарантирует надежность системы. Для визуального контроля положения органы управления оснащаются механическими индикаторами и стрелками направления вращения маховика.
Применяемые электроприводы имеют степень защиты оболочки от пыли и влаги не ниже IP65/IP67, а также первый класс защиты человека от поражения электрическим током в строгом соответствии с требованиями ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности .
Стандартная комплектация привода включает концевые и моментные выключатели, латунные кабельные вводы, термозащиту двигателя от перегрева, а регулирующие элементы — электронный датчик положения с сигналом 4–20 мА.
Автоматизация модуля пенного пожаротушения
Блочная станция управляется через сертифицированный шкаф пожарного управления на базе промышленного контроллера. Автоматика обеспечивает надежную работу в автономном режиме без присутствия персонала, архивирует параметры и передает данные в общую систему пожарной безопасности объекта.
- Автоматика обеспечивает регламентированный пуск насосов по внешнему сигналу «Пожар» от дублированных систем сигнализации. В случае отказа основного агрегата система автоматически вводит в работу резервный насос.
- После пуска остановка насосного оборудования возможна только в ручном режиме. Шкаф автоматически перезапускает исполнительные механизмы и восстанавливает алгоритм работы при возврате питающего напряжения сети.
- При пожаре защита от тепловой перегрузки электродвигателей блокируется в соответствии с требованиями СП 485.1311500.2020 Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования .
- В дежурном режиме автоматика непрерывно контролирует целостность линий связи и управления.
- Для интеграции в общую сеть объекта предусмотрена диспетчеризация через «сухие» контакты, передача данных по интерфейсу RS-485 (ModBus RTU) и удаленный мониторинг по промышленному протоколу OPC UA.
Контрольно-измерительные приборы (КИПиА)
Станция ГРИНЛОС комплектуется полным набором измерительных приборов с импульсными линиями и вентильными блоками, внесенных в Государственный реестр средств измерений РФ и сертифицированных Таможенным союзом. Все приборы поставляются с первичной заводской поверкой, действительной на момент ввода оборудования в эксплуатацию. Выводимые параметры давления, расхода и температуры стандартизированы, а выходные сигналы КИП полностью унифицированы по ГОСТ 26.010-80 Средства измерений и автоматизации. Сигналы частотные электрические непрерывные входные и выходные и ГОСТ 26.013-81 средства измерения и автоматизации. Сигналы электрические с дискретным изменением параметров входные и выходные
- Комплексное оснащение средствами измерений.
- Наличие первичной заводской поверки.
- Оптимальный межповерочный интервал приборов.
- Единая Международная система единиц.
- Унифицированные типы выходных сигналов.
Электроснабжение
1. Электроприемники станции относятся к первой категории надежности электроснабжения (особая группа).
2. Установленная мощность всех электропотребителей блок-бокса составляет не более 70 кВт.
3. Электрооборудование рассчитано на стандартное напряжение сети 3х400 В с частотой 50 Гц.
4. Внутренние клеммные коробки имеют степень защиты от пыли и влаги не ниже IP54.
5. Наружные шкафы и коробки управления имеют степень защиты от пыли и влаги не ниже IP66.
Эксплуатационная среда и защита
Конструктивное исполнение станции рассчитано на размещение вне взрывоопасных зон, в среде без агрессивных газов и паров, способных разрушить металл или изоляцию.
Помещение блок-бокса относится к категории В4 по пожарной опасности, что накладывает строгие требования к размещению и огнестойкости строительных конструкций.
Базовая сейсмостойкость технологического оборудования и корпуса блок-бокса пенного пожаротушения гарантирует стабильную работу при нагрузках до 7 баллов по шкале MSK-64.
Качество и безопасность
Блочная станция пожаротушения ГРИНЛОС собирается по строгим стандартам РФ и нормам технических регламентов.
- Оборудование поставляется абсолютно новым. Конструктивные решения станции гарантируют максимальную безопасность эксплуатации, долговечность и ремонтопригодность.
- Все материалы и комплектующие узлы разрешены к применению в России. Они имеют техпаспорта, а также сертификаты соответствия ТР ЕАЭС 043/2017 и ТР ТС.
- Документация и руководства пользователя создаются на русском языке в Международной системе единиц (СИ). Шум при работе на расстоянии 1 метра не превышает 80 дБА.
| Детальные технические регламенты |
|---|
| Климатическое исполнение |
| В базовом исполнении блочная насосная станция ГРИНЛОС спроектирована для умеренных широт с умеренно
холодной зимой и теплым летом (климатический подрайон II Г согласно
СП 131.13330.2020
СНиП 23-01-99* Строительная климатология).
Стандартная конструкция рассчитана на IV ветровой и II снеговой районы по
СП 20.13330.2016
Нагрузки и воздействия (СНиП 2.01.07-85), работу при температурах наружного
воздуха от минус 30 °С до плюс 37 °С и сейсмическую активность до 7 баллов по шкале MSK-64 согласно
СП 14.13330.2018
Строительство в сейсмических районах. Актуализированная редакция СНиП 11-7—81*. Если площадка строительства вашего объекта находится в более суровых климатических условиях, северных регионах или зонах с повышенной сейсмичностью, завод ГРИНЛОС разработает индивидуальный проект. Мы полностью адаптируем конструкцию, утепление, прочность каркаса и технологическое оборудование под любые специфические климатические и геофизические характеристики вашего региона. |
| Противокоррозионная защита |
| Готовые элементы насосной станции, узлы, запчасти, приспособления и специальный инструмент до отправки подвергаются обязательной консервации в соответствии с требованиями ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования. Постоянные защитные лакокрасочные покрытия наносятся строго по ГОСТ 9.401-2018 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов |
| Электроснабжение |
| Электропитание технологического оборудования и систем противопожарной защиты (СПЗ) блочной станции
ГРИНЛОС осуществляется от сети переменного тока с напряжением 400/230 В и частотой 50 Гц. По степени надежности электроприемники относятся к первой категории особой группы, что гарантирует бесперебойную работу комплекса в критических ситуациях. |
| Электробезопасность и защита персонала |
| Внутри блок-контейнера смонтирована единая система заземления. В частности, для заземления оборудования автоматики применяется
изолированный провод с медными жилами в ПВХ-оболочке желто-зеленого цвета с площадью поперечного сечения не менее 4 мм². Ввод силового кабеля в блок-контейнер конструктивно организован через стеновую панель, при этом точная отметка и привязка точки ввода легко адаптируются и дополнительно согласовываются в рамках разработки рабочей документации под конкретный проект. |
| Кабельное хозяйство |
| Для организации соединительных линий систем противопожарной защиты и силовых цепей электроснабжения станции ГРИНЛОС используются
исключительно огнестойкие кабели, не распространяющие горение, с пониженным дымо- и газовыделением типа «нг(А)-FRLS». Выбор марок
проводников и способы их внутренней прокладки полностью отвечают жестким требованиям
ГОСТ 31565-2012
Кабельные изделия. Требования пожарной безопасности,
ГОСТ Р 53325-2012
Техника пожарная. Технические средства пожарной автоматики. Общие
технические требования и методы испытаний, Правил устройства электроустановок
ПУЭ
Правил устройства электроустановок, а также профильных сводов правил
СП 484.1311500.2020
Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация
систем противопожарной защиты. Нормы и правила проектирования (пункт 5.18) и
СП 6.13130.2021
Системы противопожарной защиты. Электроустановки низковольтные. Требования пожарной безопасности.
Благодаря этому кабельные линии сохраняют свою полную работоспособность в условиях пожара в течение всего времени, необходимого
для ликвидации ЧС и эвакуации людей. Все сигнальные и контрольные кабели автоматики подбираются с медными экранированными жилами и парной скруткой, что обеспечивает максимальную достоверность передачи информации и надежную защиту от электромагнитных помех. Кабельные линии СПЗ находятся под непрерывным автоматическим контролем исправности по всей своей протяженности. Внутри помещений блок-бокса вторичные соединительные цепи прокладываются строго отдельно от силовых кабелей в обособленных трубах или коробах, а при их параллельном прохождении выдерживается нормативное расстояние не менее 0,5 метра. |
| Границы поставки оборудования |
| Технологическими границами поставки оборудования являются четыре напорных и два всасывающих стальных патрубка диаметром DN125.
Электрическое подключение выполняется к вводному автомату встроенного щита ВРУ с функцией автоматического ввода резерва (АВР). Электроснабжение станции рассчитано на первую категорию надежности (особая группа) с напряжением сети 3х400 В (50 Гц) и установленной мощностью оборудования до 70 кВт. Конструкция корпуса предусматривает герметичные кабельные проходки в стенах для безопасного подвода внешних силовых и сигнальных кабелей. |

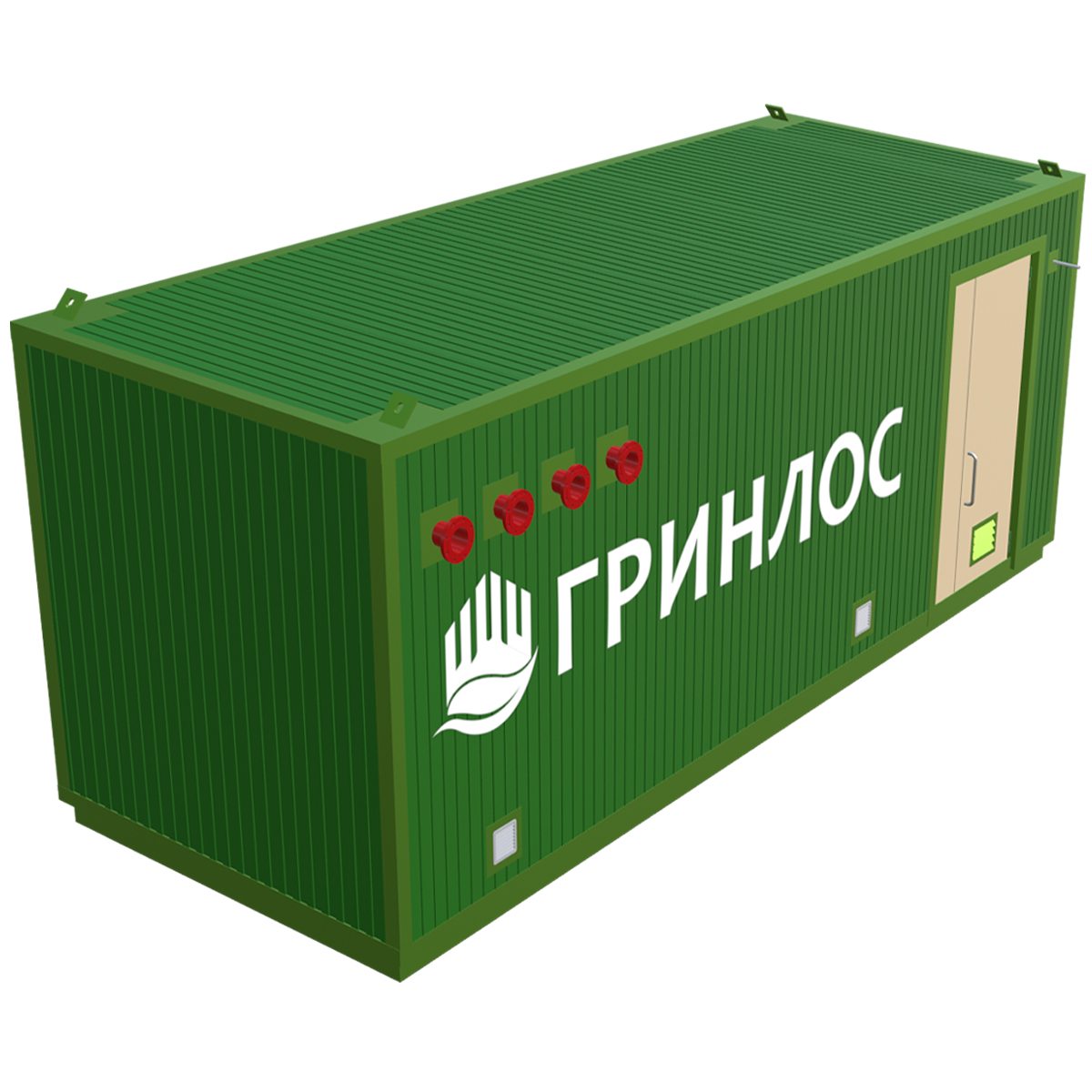

Транспортировка блоков пенного пожаротушения
Прочный силовой каркас блок-бокса с обшивкой из сэндвич-панелей обеспечивает возможность транспортировки изделия открытым транспортом. Доставка может осуществляться автомобильным, железнодорожным, а также морским и речным транспортом.
Перевозка и логистика выполняются по категории механических воздействий «С» согласно ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования, что гарантирует полную сохранность всех узлов станции в пути.
В части климатических факторов транспортировка осуществляется по условиям 4 (Ж2), а хранение станции с заправленным пенообразователем — строго по отапливаемым условиям 1 (Л) ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
Гарантия, шеф-монтаж и сервисная поддержка
- Завод-изготовитель ГРИНЛОС предоставляет официальную гарантию на соответствие блочной станции и всех ее узлов заявленным проектным параметрам.
- Гарантийный срок эксплуатации оборудования — 12 календарных месяцев с даты ввода Изделия в эксплуатацию, но не более 30 месяцев с даты продажи Изделия потребителю.
- Помимо изготовления и комплектной поставки изделия, ГРИНЛОС обеспечивает полную сервисную поддержку на этапе запуска.
- Специалисты компании оказывают услуги шеф-монтажа и шеф-наладки оборудования на объекте заказчика в объеме, который гарантирует правильность подключения, успешное проведение испытаний и корректный ввод станции в эксплуатацию.
