Технические характеристики
Производительность:
до 290 м³/ч
Напор в рабочей точке:
40 м
Давление в сети:
до 5 бар
Насосы 1-го подъема:
входят в проект
Насосы 2-го подъема:
3 шт + 1 резерв
Частотные преобразователи:
4 шт (каскадно)
Накопительные резервуары:
включены в проект
Степень фильтрации:
10 мкм
Диспетчеризация:
SCADA с выводом на АРМ
Тип отопления павильона:
электрический
Объем работ
Проектирование, монтаж и ввод в эксплуатацию системы водоснабжения комбината.

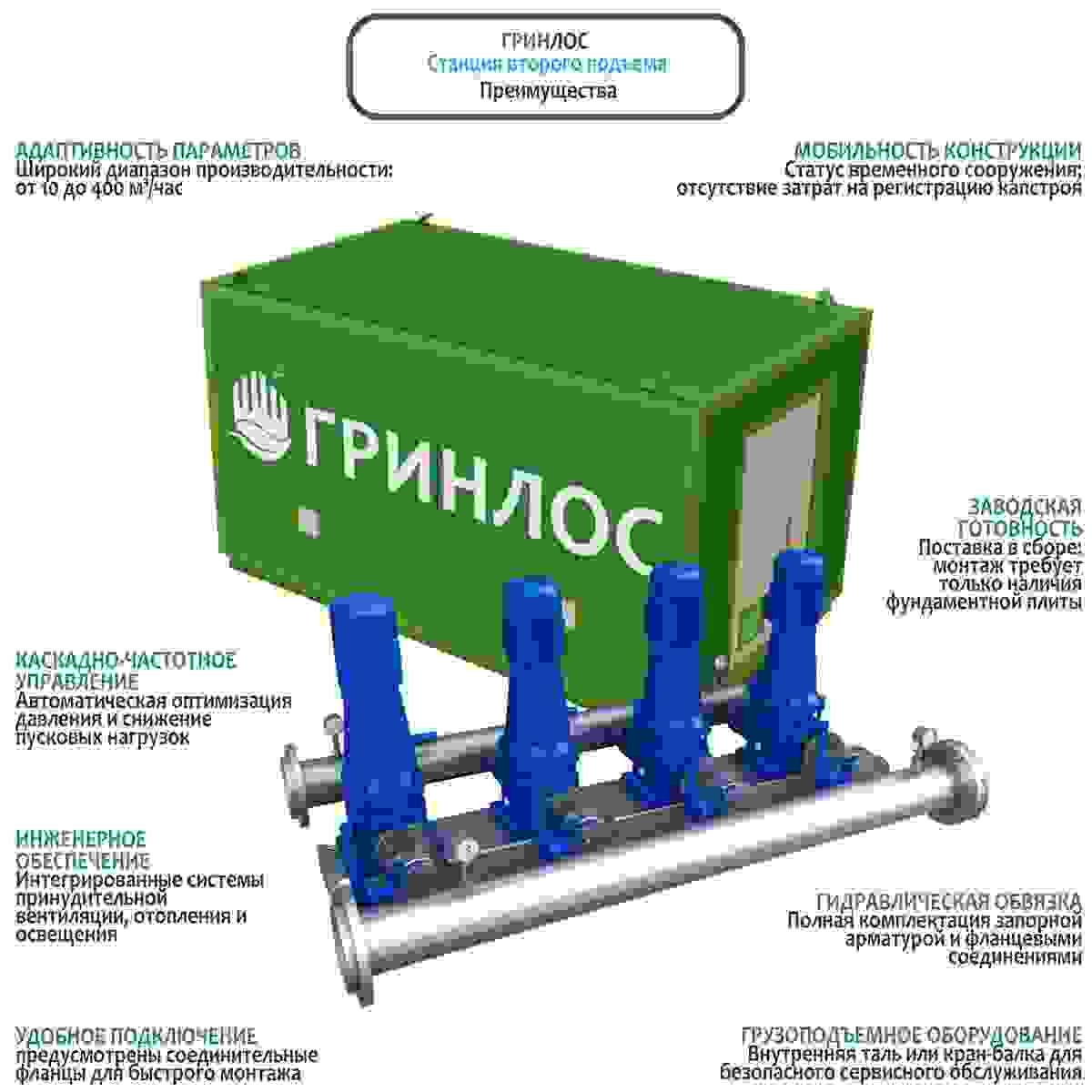

Разработка и изготовление автоматизированной блочно-модульной насосной станции второго подъема для водоснабжения комбината.

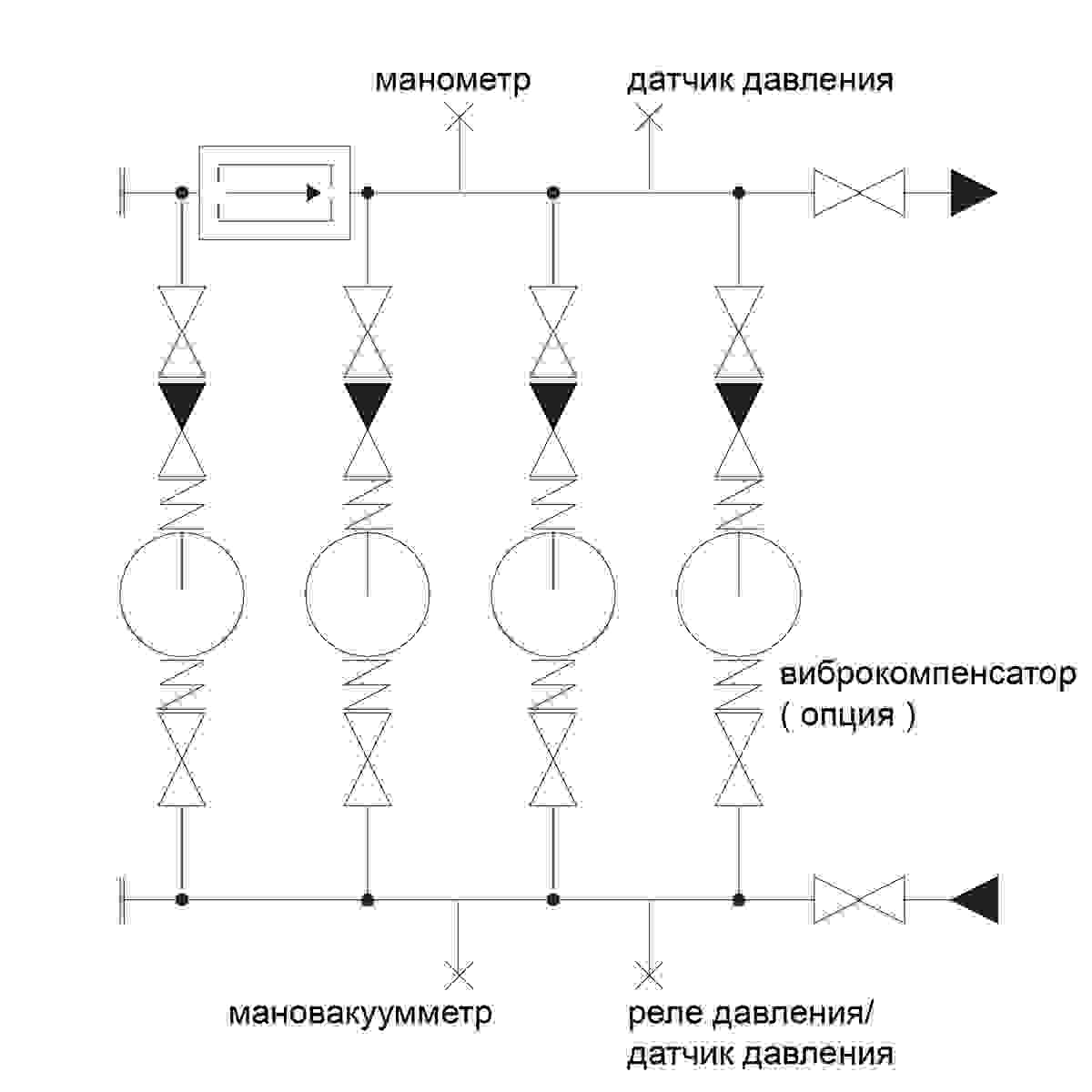

Интеграция оборудования в общую сеть, включая скважины первого подъема, подземные резервуары, станцию второго подъема с тремя насосами и кольцевой водопровод.
Автоматизация существующей системы первого подъема и процесса хранения скважинной воды в резервуарах. Модернизация резервуарного комплекса.
Внедрение SCADA-системы для дистанционного управления оборудованием, мониторинга процессов в реальном времени и архивации параметров сети.
Специалисты ГРИНЛОС проконсультируют вас и помогут выбрать оптимальную модель насосной станции
Оставьте заявку и менеджер свяжется с вами в течении 10 минут
Проектирование водоснабжения
Поставка и монтаж
- Организация поставки включает в себя комплектование и транспортировку на объект блочного здания насосной станции, а также всего основного и вспомогательного оборудования, согласованного с Заказчиком и прошедшего экспертизу.
- Выполнение монтажных работ предусматривает сборку здания станции, прокладку трубопроводов, установку датчиков уровня, приборов автоматики и другого оборудования в строгом соответствии с проектом.
Пусконаладочные работы
Проведение тестирования системы включает проверку работы всего оборудования во всех возможных режимах эксплуатации, включая симуляцию аварийных сценариев.
- Финальная настройка SCADA-системы обеспечивает правильность процессов удаленного мониторинга, диспетчеризации и архивирования параметров.
- Настройка систем плавного пуска насосов для надежной защиты электродвигателей и исключения возникновения опасных гидроударов в сети.
Документация и экспертиза
Завод передает Заказчику полный пакет документов и полностью сопровождает проект на всех этапах.
- Передача полного комплекта рабочей документации Заказчику включает в себя предоставление всех проектных чертежей, принципиальных схем и инженерных расчетов.
- Формирование исполнительной документации состоит из подготовки актов выполненных работ, технических паспортов оборудования и протоколов пусконаладочных испытаний.
- Адаптация проектных и рабочих материалов необходима для подготовки документов к прохождению экспертизы в строгом соответствии с требованиями действующих норм РФ.
- Инженерное сопровождение проверок обеспечивает оперативное устранение всех замечаний экспертных органов и получение официального положительного заключения на объект.
Результат
Результатом реализации проекта является полностью функционирующая система водоснабжения комбината
- система соответствует заданным техническим параметрам
- имеет автоматизированное управление
- включает надежную защиту оборудования
- с полным комплектом готовой к эксплуатации документации

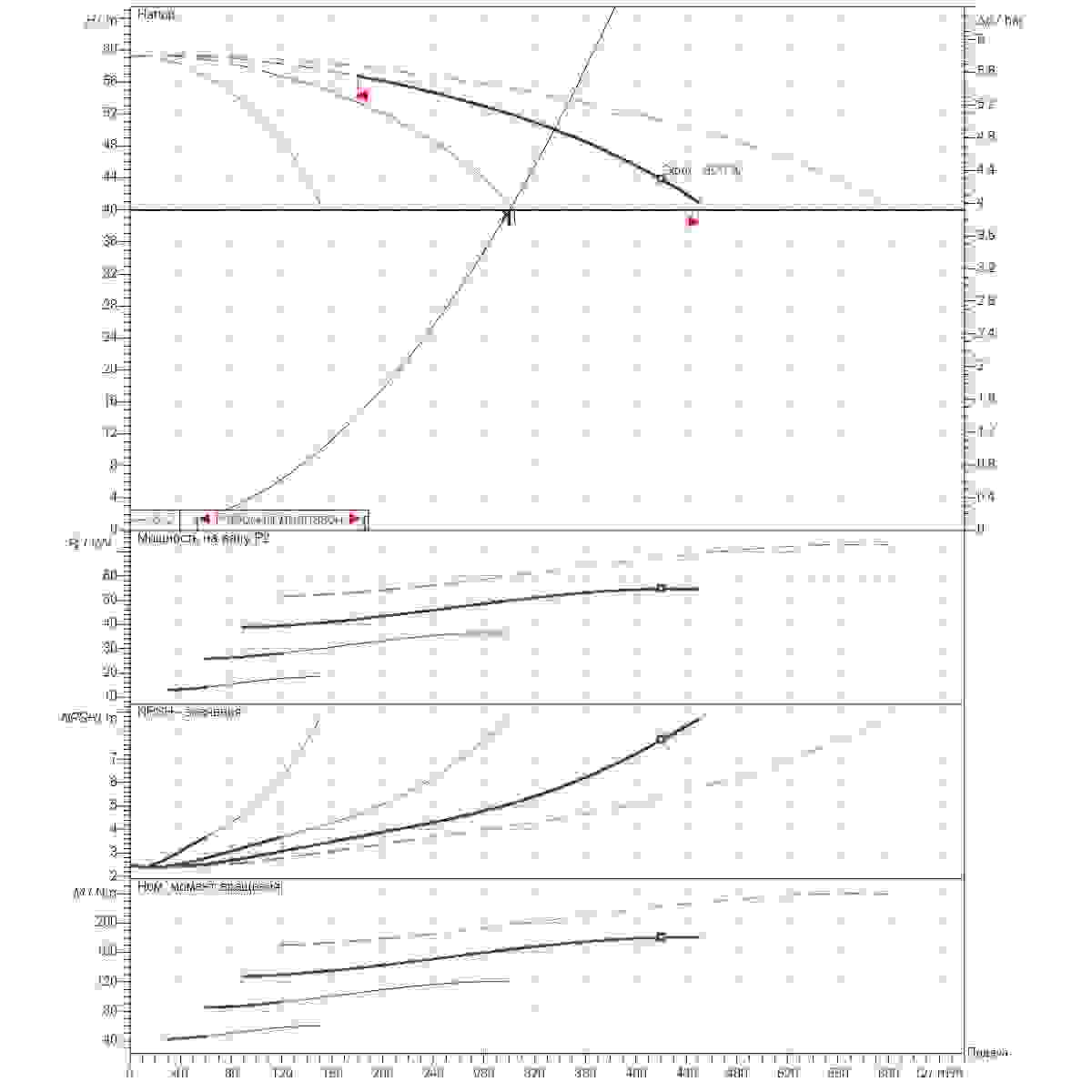

Общие технические данные и параметры насосов
Качество воды и фильтрации
Обеспечение безопасности и качества воды на выходе из насосной станции гарантирует полное соответствие всем действующим санитарным нормам по органолептическим, микробиологическим, химическим и радиационным показателям.
Проведение предварительной механической фильтрации среды осуществляется через фильтр тонкой очистки с пористостью фильтрующего элемента 10 мкм.
Эффективное обеззараживание воды выполняется с помощью установок ультрафиолетового излучения, причем мощность и производительность оборудования подтверждаются расчетом с обязательным обеспечением технологического резерва по расходу и дезинфицирующей способности.

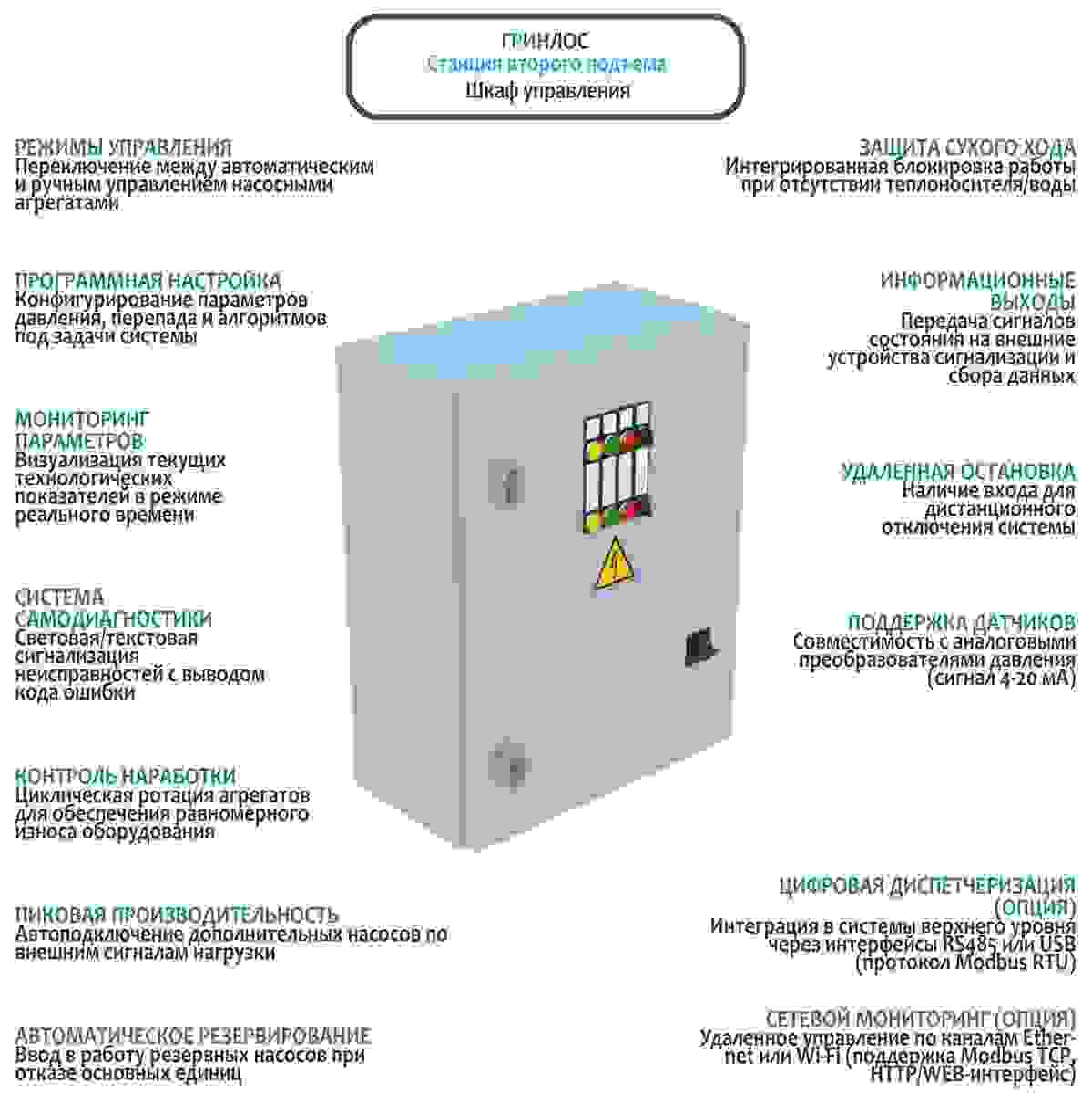

Автоматизация и SCADA-система
Способ регулирования производительности насосов заключается в изменении скорости вращения двигателя, при этом управление самой насосной станцией осуществляется по каскадному методу с помощью трех индивидуальных преобразователей частоты.
- Комплексная система защит и алгоритмов включает реле сухого хода, защиту насосов от перегрузок, обеспечение плавного пуска, автоматическое чередование работы агрегатов по времени наработки (моточасам), а также автоматический останов и ввод резерва при авариях.
- В интерфейсе диспетчеризации SCADA для оперативного удаленного мониторинга на экраны операторов выводятся такие значения, как частота вращения двигателей насосов, давление в нагнетающем трубопроводе и мгновенный расход воды.
- Автоматизация резервуара и насосов первого подъема основана на четырех датчиках уровня в резервуаре: верхний аварийный на отметке 4 м, средний высокий на 3 м, средний низкий на 2 м и нижний аварийный на 1 м, а взаимосвязанное управление работой насосов первого подъема выполняется по алгоритмам совместной работы датчиков уровня и скважинных насосов.
Алгоритмы совместной работы датчиков уровня и скважинных насосов
1. При достижении верхнего аварийного уровня на отметке 4 м система автоматизации осуществляет останов всех скважинных насосов, а также обеспечивает воспроизведение текстовых и звуковых предупредительных сигналов на АРМ оператора.
2. В случае нахождения на среднем высоком уровне на отметке 3 м при опустошении резервуара система производит запуск I группы насосов, а при заполнении резервуара выполняет останов II группы насосов, при этом насосы I группы продолжают работать.
3. При нахождении на среднем низком уровне на отметке 2 м при опустошении резервуара автоматика выполняет запуск II группы насосов, при этом насосы I группы продолжают работать, а при заполнении резервуара система производит останов III группы насосов, в то время как насосы I и II групп продолжают работать.
4. При падении воды до нижнего аварийного уровня на отметке 1 м система автоматизации и диспетчеризации осуществляет запуск всех скважинных насосов и включает воспроизведение текстовых и звуковых предупредительных сигналов на АРМ оператора.
5. Определение и выбор состава каждой конкретной группы скважинных насосов должны выполняться оператором индивидуально на АРМ.
6. Для обеспечения надежности в случае несрабатывания насосов определенной группы система автоматизации автоматически включает в работу насосы из следующей группы в порядке очереди, заранее установленном оператором на АРМ.
7. В схеме управления обязательно предусматривается техническая возможность запуска и останова скважинных насосов в ручном режиме при любых текущих уровнях воды в резервуаре.

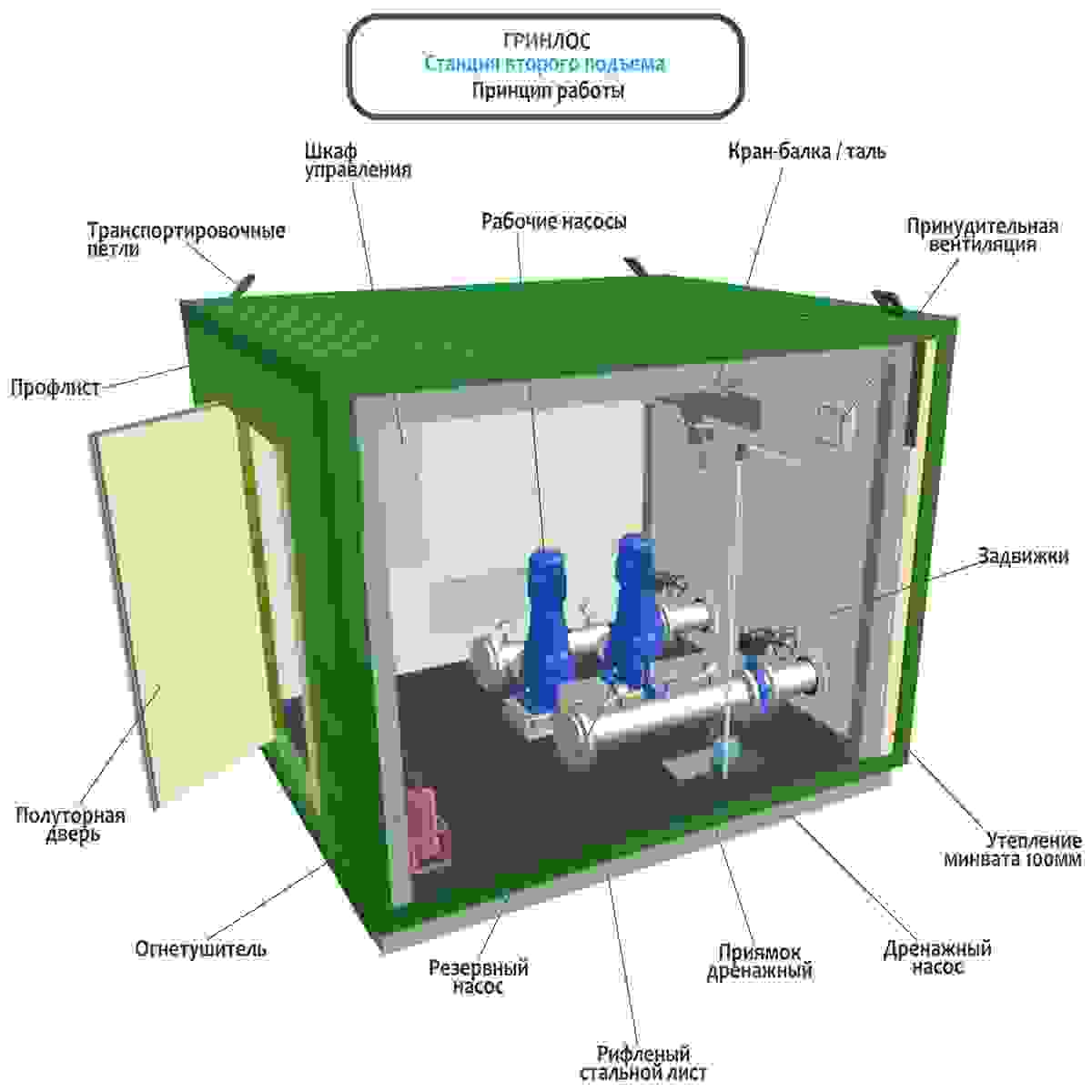

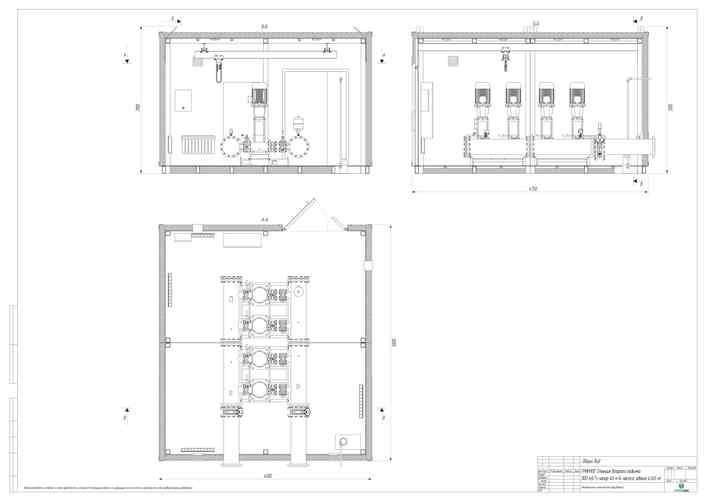

Конструкция блочного здания
Строительные конструкции блочного здания обеспечивают сохранение заданных теплофизических параметров помещения, беспрепятственный доступ человека или ремонтного средства ко всем узлам, а также технологичность при изготовлении, транспортировке, монтаже, минимальную массу, оптимальную надежность и эргономичность.
- В качестве материала ограждающих конструкций здания применяются сэндвич-панели, толщина утеплителя для которых подбирается согласно СП 50.13330.2024 Тепловая защита зданий , а горизонтальный стык панелей выполняется с использованием силиконовых герметиков или их аналогов и фиксируется коррозионностойкими креплениями к каркасу.
- Конструкция и утепленная структура кровли выполняются согласно СП 17.13330.2017 СНИП И-26-76 Кровли , для обеспечения полной герметичности и теплоизоляционных свойств, а сам материал выбирается экологически чистым и негорючим по ГОСТ 30244 Материалы строительные. Методы испытаний на горючесть .
- Прочное основание и полы здания выполняются в соответствии с требованиями СП 29.13330.2011 Полы. Актуализированная редакция СНиП 2.03.13-88 , что гарантирует необходимую выносливость конструкции под воздействием нагрузок от веса размещаемого основного и вспомогательного оборудования, а также опор.
- Входные проемы выполнены в виде одной двери с замком, которая имеет высоту не менее 1,9 м, открывается наружу по направлению выхода из здания, открывается изнутри блока без ключа, а её ширина выбирается исходя из условий свободного перемещения оборудования.
Отопление, вентиляция и инженерное обеспечение блочного здания
- Проектирование и устройство систем отопления и вентиляции блочного здания насосной станции выполняются в строгом соответствии с требованиями СП 60.13330.2020 Отопление, вентиляция и кондиционирование воздуха СНиП 41-01-2003 , СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности , СП 73.13330.2016 Внутренние санитарно-технические системы зданий. СНиП 3.05.01-85 , и других действующих норм и правил.
- В качестве отопительного контура применяется электрический тип системы отопления, поддерживающий расчетную температуру внутреннего воздуха на уровне 5°C, при этом расчетная температура наружного воздуха определяется по СП 131.13330.2020 Строительная климатология СНиП23-01-99* ,, а для обогрева используются электрообогреватели с автоматическим регулированием теплоотдачи, мощность и размещение которых обосновываются теплотехническим расчетом с учетом тепловыделений от работающего оборудования.
- Для обеспечения однократного воздухообмена в помещении организуется естественная система вентиляции, где приток свежего воздуха происходит через настенный приточный клапан, оконный клапан или аналог с подтверждением подбора оборудования расчетом, а вытяжной воздух удаляется через предусмотренное в верхней части стены вытяжное отверстие, оснащенное решеткой, дефлектором или принудительной вытяжкой.
- Искусственное внутреннее освещение здания выполняется согласно требованиям СП 52.13330.2016 Естественное и искусственное освещение , а система молниезащиты и заземления обустраивается в соответствии с СО 153-34.21.122-2003 Устройство молниезащиты зданий, сооружений и промышленных коммуникаций , ПУЭ и другими действующими нормативными документами.
- Все поставляемое основное и вспомогательное оборудование абсолютно новое, причем в процессе транспортирования и хранения обеспечивается его полная сохранность, а материалы трубопроводной и регулирующей арматуры подбираются устойчивыми к воздействию перекачиваемой водной среды.
Сроки выполнения работ
Точные сроки выполнения всех работ по проекту детально согласовываются с заказчиком и в обязательном порядке указываются в договоре.
Все предусмотренные этапы реализации решения, включая проектирование, поставку оборудования, монтаж, пусконаладочные испытания и интеграцию систем автоматики, завершаются строго в установленные договором сроки.
