Технические характеристики
Исполнение:
блочно-модульное
Электрообогрев:
есть
Утепление:
100 мм минвата
Размеры ДxШxВ:
1370x2430x2220 мм
Масса в сборе:
650 кг
Пожарные краны:
4 шт ДУ65 мм
Пожарные рукава:
8 шт
Пожарные стволы:
4 шт
Диаметр коллектора:
125 мм
Освещение:
внешнее, внутреннее (основное+аварийное)

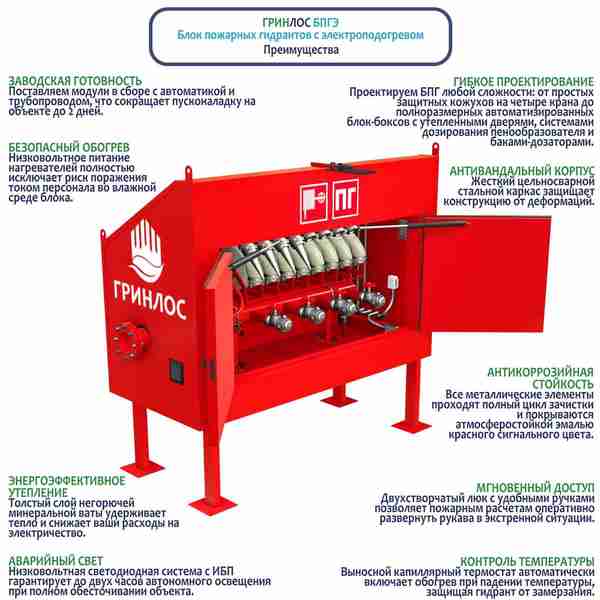

Преимущества
Специалисты ГРИНЛОС проконсультируют вас и помогут выбрать оптимальную модель насосной станции
Оставьте заявку и менеджер свяжется с вами в течении 10 минут

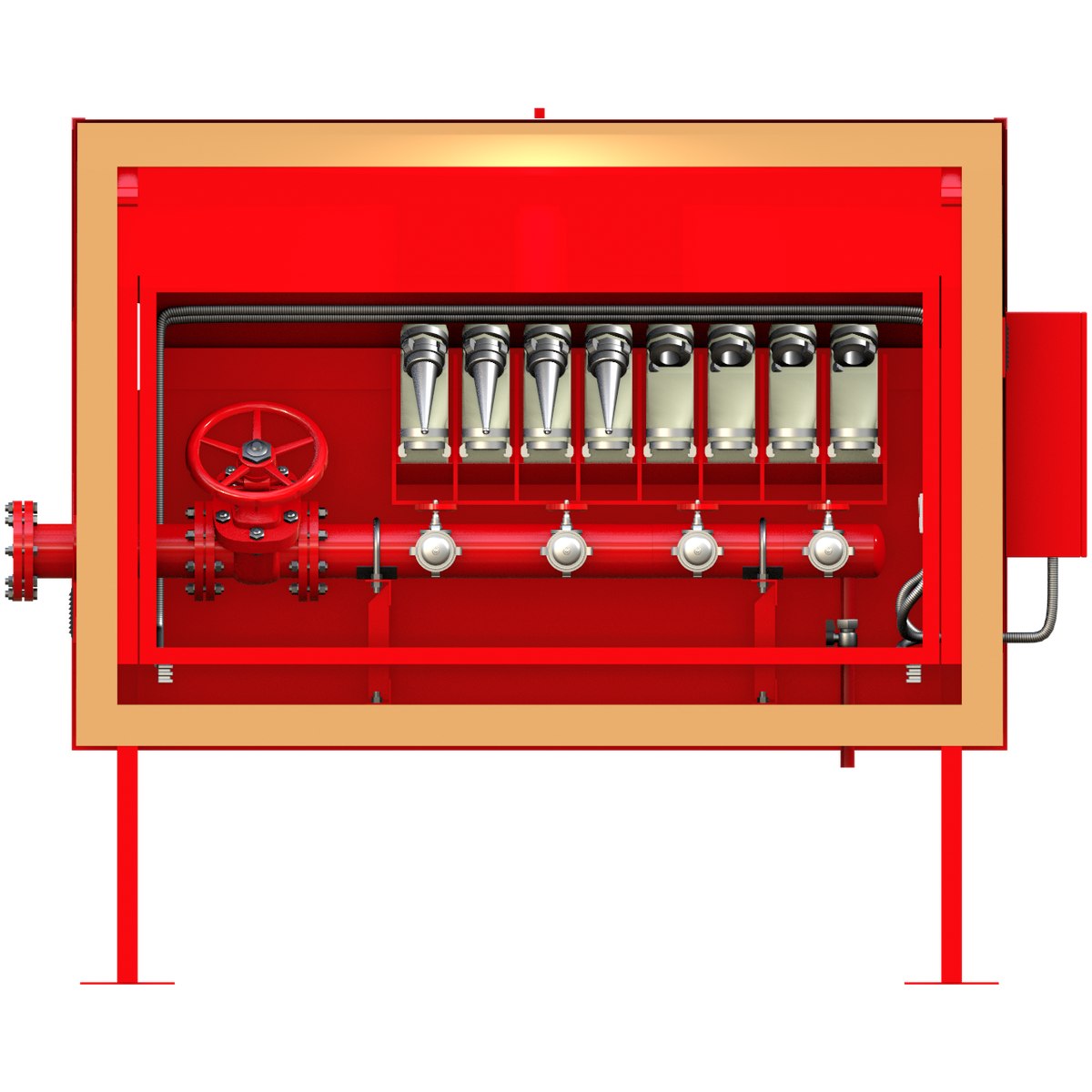

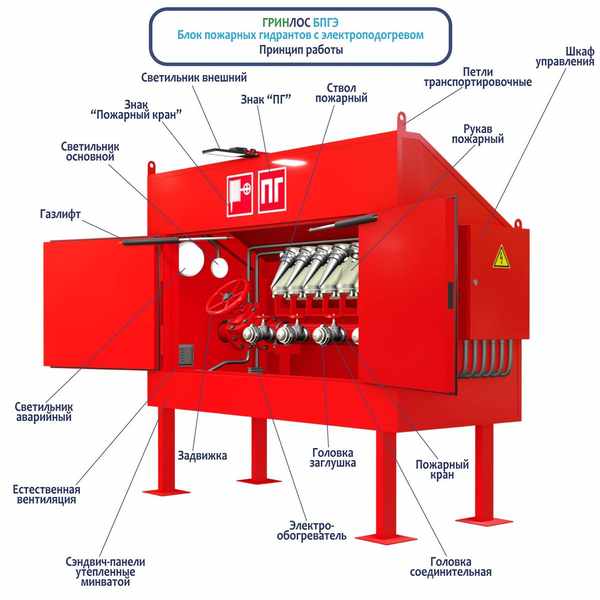

Пожарно-техническое вооружение
Заводское оснащение модуля полностью соответствует требованиям
ГОСТ 35324-2025
Техника пожарная. Блоки пожарных гидрантов
,
СП 8.13130.2020
Системы противопожарной защиты. Наружное противопожарное водоснабжение
и
ГОСТ Р 51049-2008
Техника пожарная. Рукава пожарные напорные
.
Весь комплект инвентаря размещается на стеллаже внутри теплового контура наземного укрытия и приводится в действие не более чем за 15 секунд.
Блок-бокс БПГЭ полностью укомплектован четырьмя идентичными патрубками ДУ 65. В состав оснащения одного патрубка входят:
- Головка заглушка
- Головка соединительная
- Пожарный кран (запорный клапан)
- Ручной пожарный ствол
- Напорный пожарный рукав общей длиной 40 метров (состоит из двух рукавов по 20 метров)

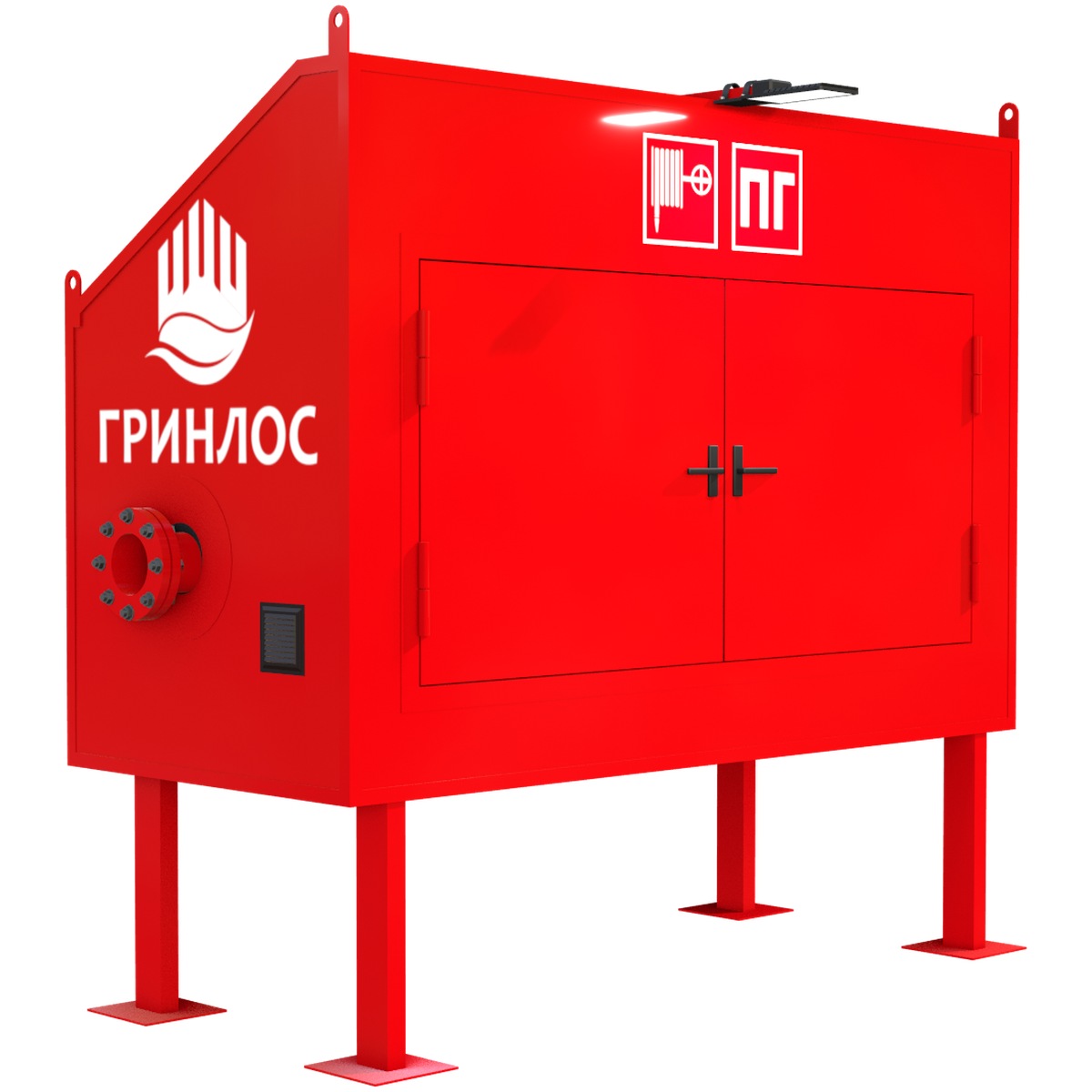

Корпус БПГЭ Гринлос
Конструкция каркаса БПГЭ
Основой защитного укрытия служит прочный пространственный каркас из стального профиля
100 × 50 × 2 мм, дополнительно усиленный по углам уголковым профилем 30 × 30 × 3 мм. Для выполнения погрузочно-разгрузочных
работ в верхней части конструкции жестко вварены 4 грузоподъемные строповочные петли.

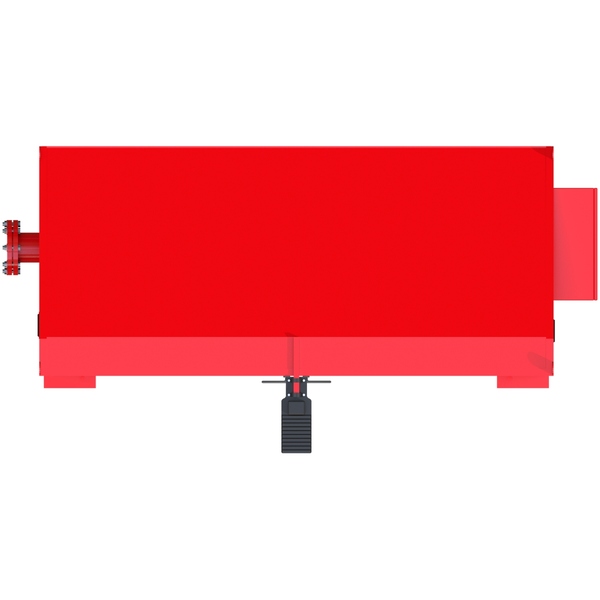

Габариты и масса модуля
Наружные базовые размеры блок-бокса составляют 2640 × 1370 × 2220 мм, а полная масса изделия в
стандартной сборке равна 650 кг. Стационарная фиксация модуля на объекте осуществляется через 4 опорные ножки
с массивными монтажными площадками 230 × 230 мм под анкерные болты.
Вентиляционная система корпуса
Естественная приточно-вытяжная вентиляция организована по диагонали
(вверху справа / внизу слева). Контур включает наружные металлические решетки 150 × 150 мм и внутренние регулируемые
заслонки, позволяющие вручную корректировать воздушный поток для сбережения тепла зимой.
Визуальная сигнальная маркировка
На лицевой и боковых панелях блока закреплены светоотражающие знаки «ПГ» (250 × 250 мм) и
«Пожарный кран» (250 × 250 мм). Болтовой узел защитного заземления (М8/М10) маркирован стандартным техническим знаком «Заземление» размером 50 × 50 мм по ГОСТ.

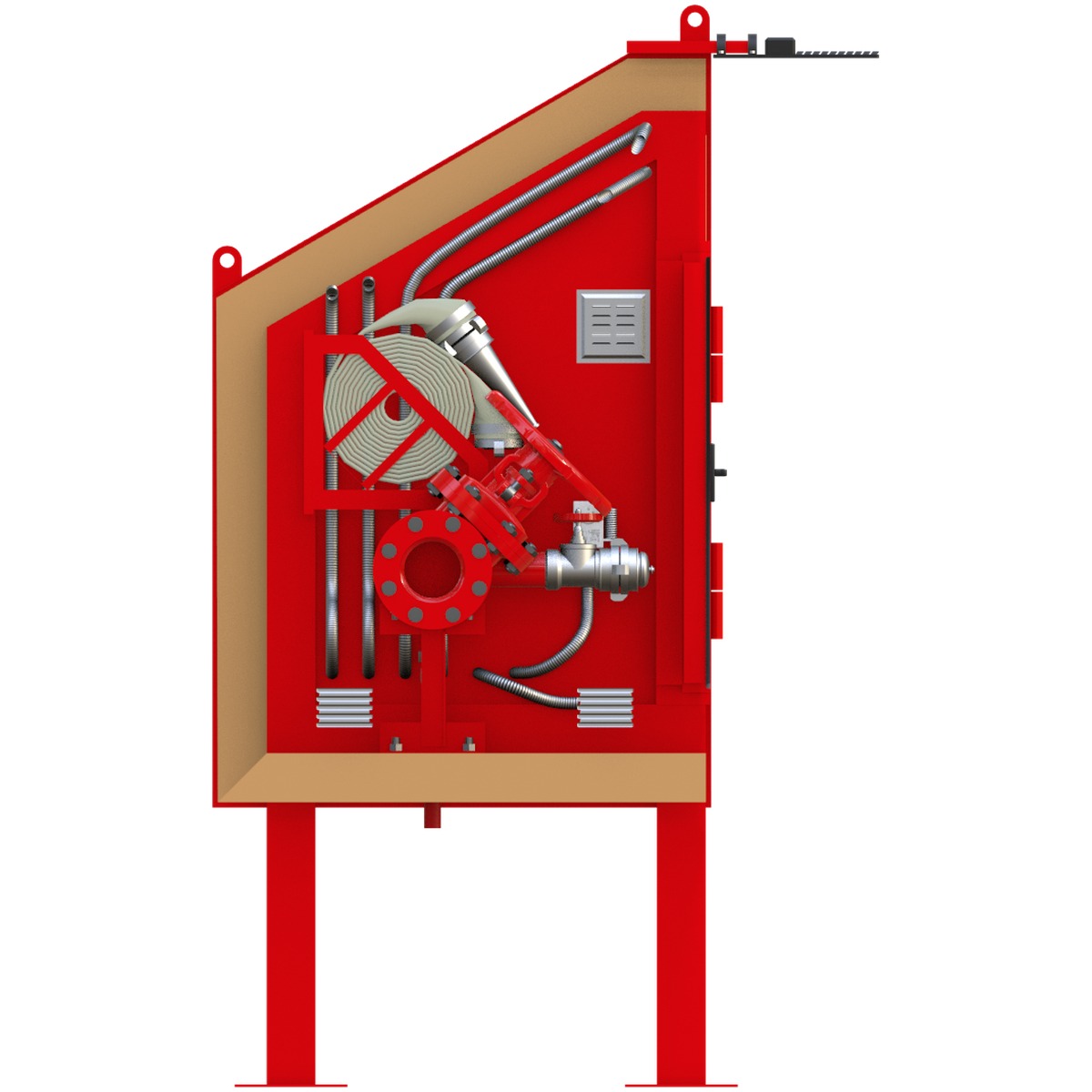

Обогрев и утепление БПГЭ Гринлос
Автоматическая система электрообогрева ГРИНЛОС в климатическом исполнении УХЛ1 спроектирована для работы в условиях зимы на территории России и стран ЕАЭС. Низковольтная аппаратная база гарантирует полную безопасность при обслуживании, а многослойная теплоизоляция минимизирует общие эксплуатационные расходы на электроэнергию:
- Комплексное энергоэффективное утепление контура блок-бокса.
- Безопасное электропитание нагревательных элементов.
- Равномерное многоточечное распределение тепла по объему.
- Автоматическое поддержание установленной температуры.
- Кабельные линии проложены в защитных гофрорукавах.

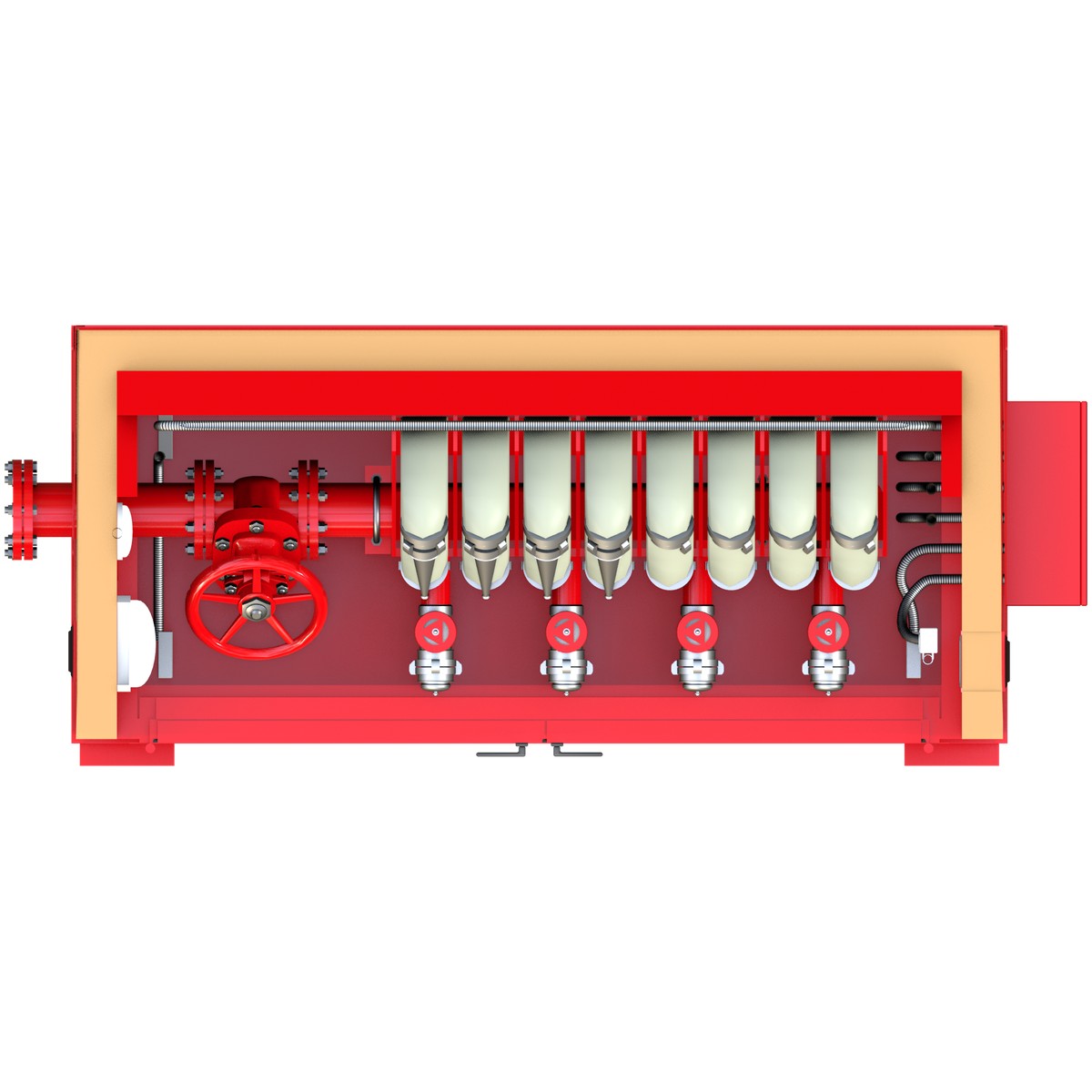

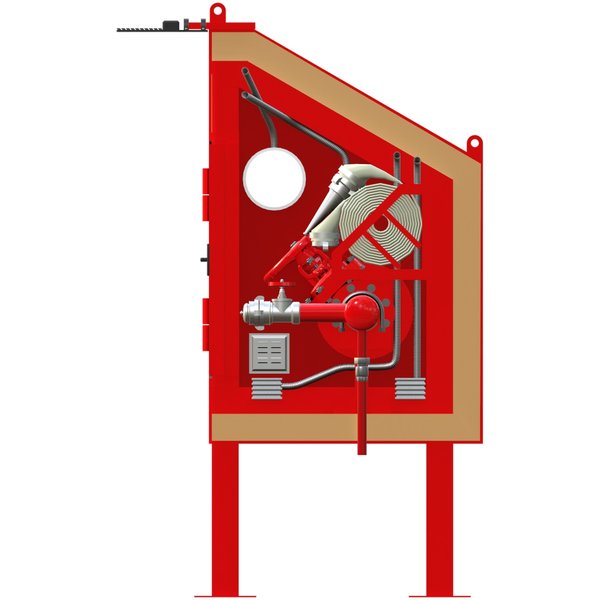

Трубная обвязка и распределительный коллектор
Внутренняя трубная обвязка блок-бокса ГРИНЛОС спроектирована как единый гидравлический узел. Вся распределительная арматура, патрубки и соединительные элементы собираются в заводских условиях и поставляются в составе готового модуля, что гарантирует герметичность соединений:
- Основной напорный коллектор выполнен из стальной трубы Ду 125 и укомплектован фланцевой задвижкой, стальными тройниками 125-65 и приварной концевой заглушкой. Установлен коллектор на двух подвижных опорах.
- Четыре пожарные ветки Ду 65 включают в себя пожарные краны, быстроразъемные соединительные головки для подключения напорных рукавов и защитные заглушки.
- Дренажный узел коллектора Ду 20 предназначен для слива жидкости из системы, оснащен шаровым краном со сгоном и выведен вертикально вниз за пределы утепленного пола блок-бокса.
- Защитная окраска труб включает механическую очистку от окалины, нанесение адгезионного грунта и финишное покрытие эмалью сигнально-красного цвета (RAL 3020) для противопожарных систем.

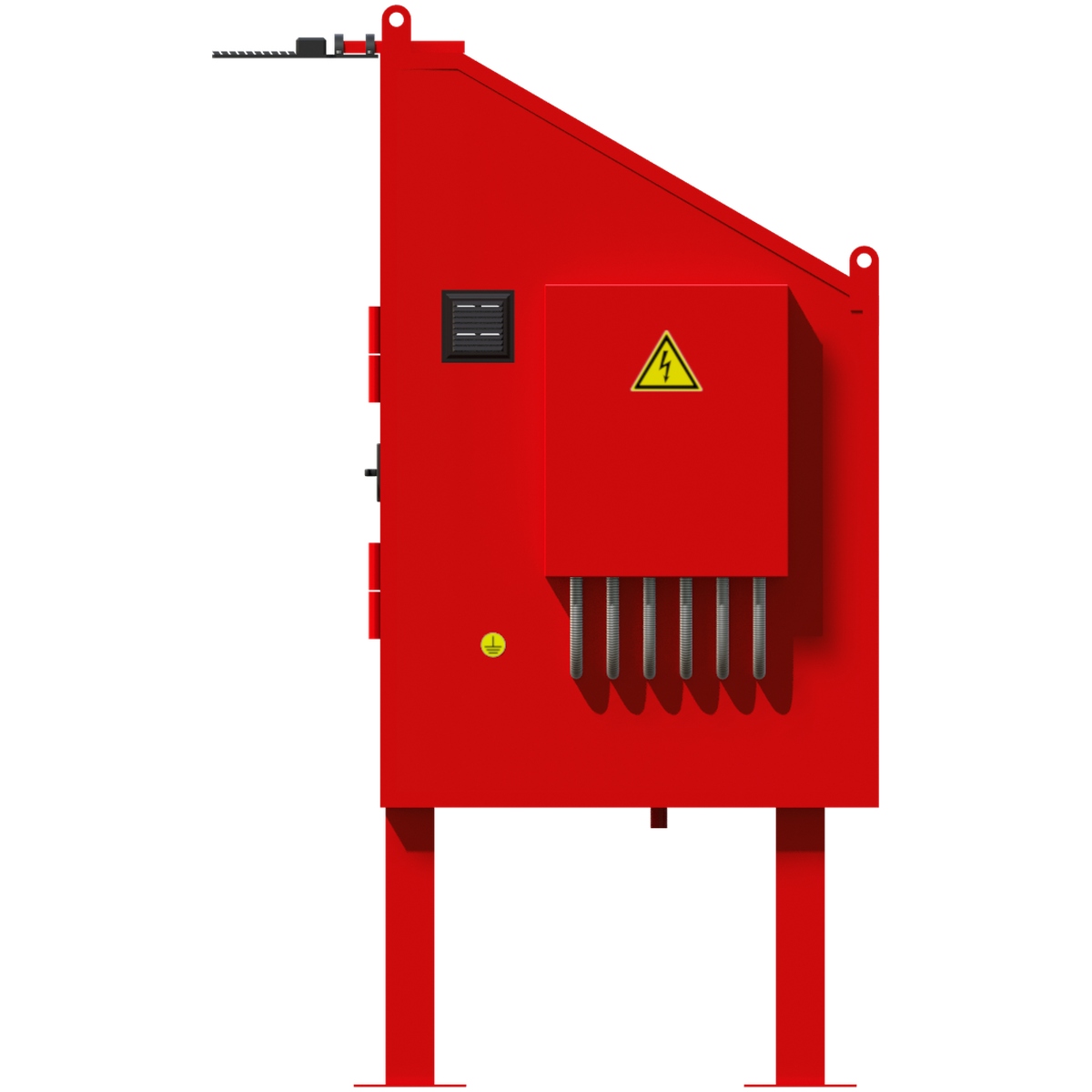

Шкаф управления БПГЭ
Корпус шкафа управления
Конструкция собрана на базе стального навесного корпуса со степенью защиты не ниже IP66 и
климатическим исполнением УХЛ1 для круглогодичной эксплуатации под открытым небом. Изделие оснащено герметичным
замком, износостойким уплотнителем дверцы и покрыто атмосферостойкой защитной эмалью красного сигнального цвета по ГОСТ Р 12.4.026.
Параметры защитной автоматики
На вводе щита установлены многополюсный автоматический выключатель и противопожарное
электромеханическое устройство защитного отключения (УЗО) для защиты персонала. Поканальное распределение нагрузок
включает индивидуальные защитные автоматы для мгновенного локального отключения цепей обогрева и освещения при аварии.
Кабельные вводы и шины
Для безопасной коммутации рабочих нулевых и защитных проводников в схеме применены изолированные
распределительные блоки. Ввод всех внешних питающих линий и внутренних кабелей осуществляется строго через герметичные
прижимные сальники класса IP65/IP68 в нижней панели шкафа.

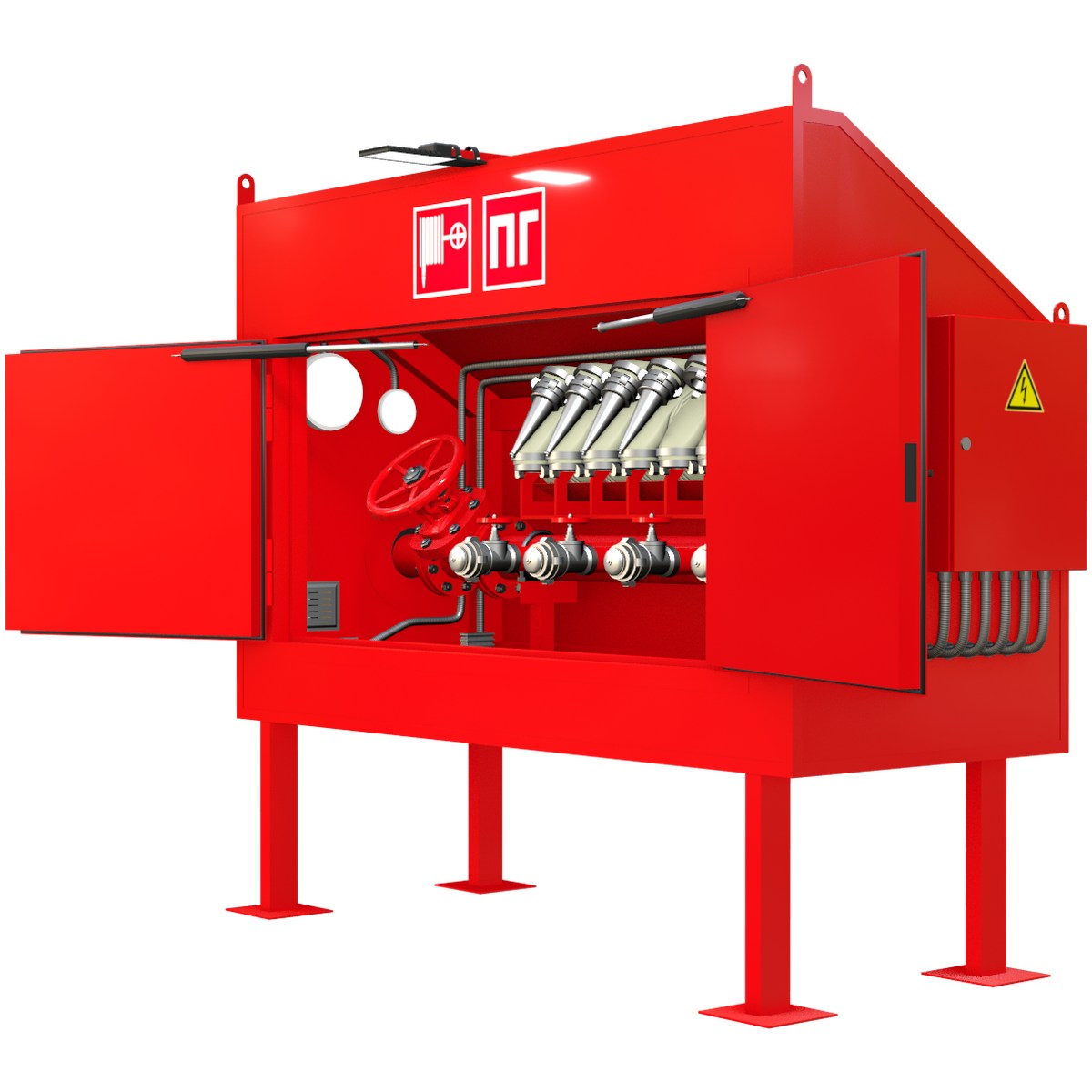

Система внутреннего и наружного освещения
1. Внутреннее освещение технологической зоны выполнено на базе низковольтного светодиодного светильника мощностью 12 Вт с классом защиты IP65 и климатическим исполнением УХЛ4.
2. Наружное освещение фасадного люка обеспечивается консольным светодиодным светильником мощностью 30 Вт со степенью защиты IP66 и широкой кривой силы света.
3. Автономная работа аварийных эвакуационных световых приборов в течение 1,5–2 часов поддерживается встроенным промышленным ИБП и аккумуляторной батареей AGM VRLА.
4. Магистральные кабельные трассы систем освещения проложены медным негорючим кабелем марки ВВГнг(А)-LS сечением 3х1,5 мм².
5. Механическая защита кабельных линий организована с помощью герметичного оцинкованного металлорукава в ПВХ-оболочке с шагом крепления до 600 мм на потолке.

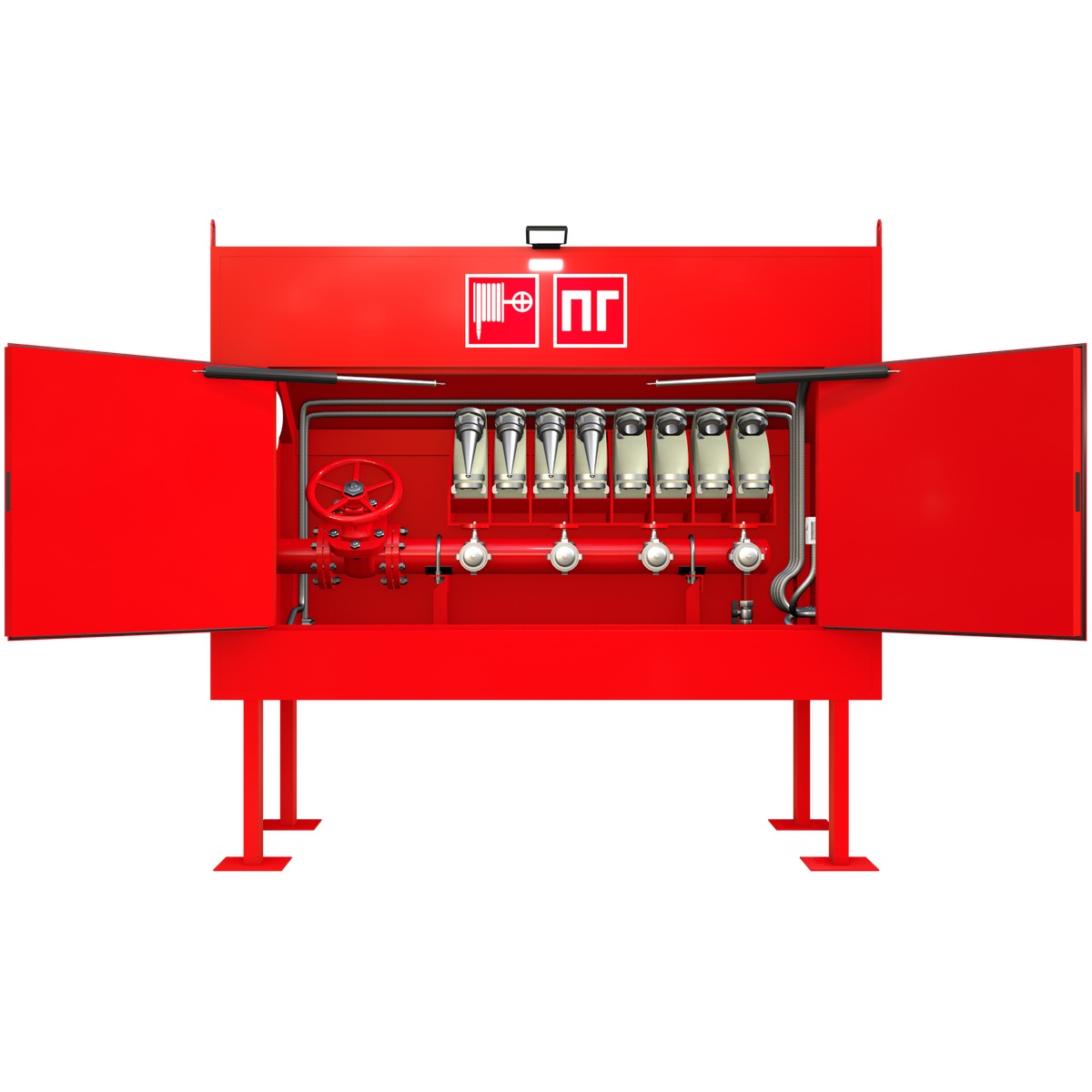

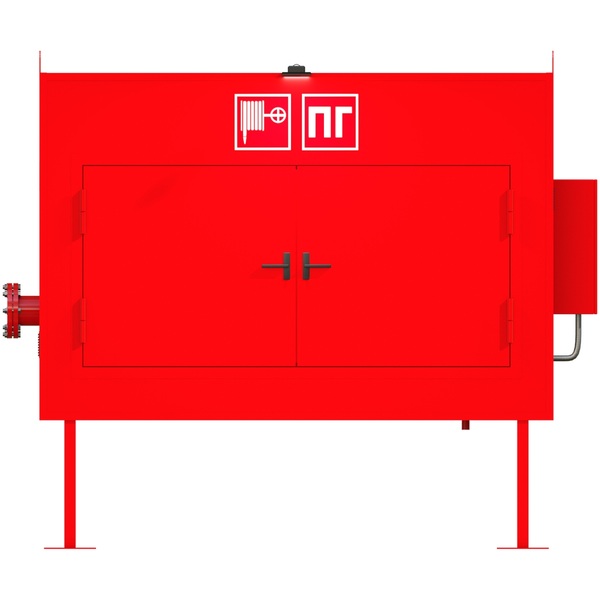

Фасадный распашной люк
Двухстворчатый технологический люк ГРИНЛОС обеспечивает пожарным расчетам оперативный доступ к внутреннему оборудованию станции. Нажимной механизм позволяет мгновенно открыть обе створки, полностью исключая необходимость ручного отпирания внутренних задвижек или щеколд:
- Распахивание створок с помощью единой нажимной ручки.
- Фиксация дверей в открытом положении встроенными газлифтами.
- Запирание ригельной системы в вертикальной плоскости.
- Ограничение несанкционированного доступа специальным ключом.
- Подготовка посадочных мест под пломбы и датчики сигнализации.

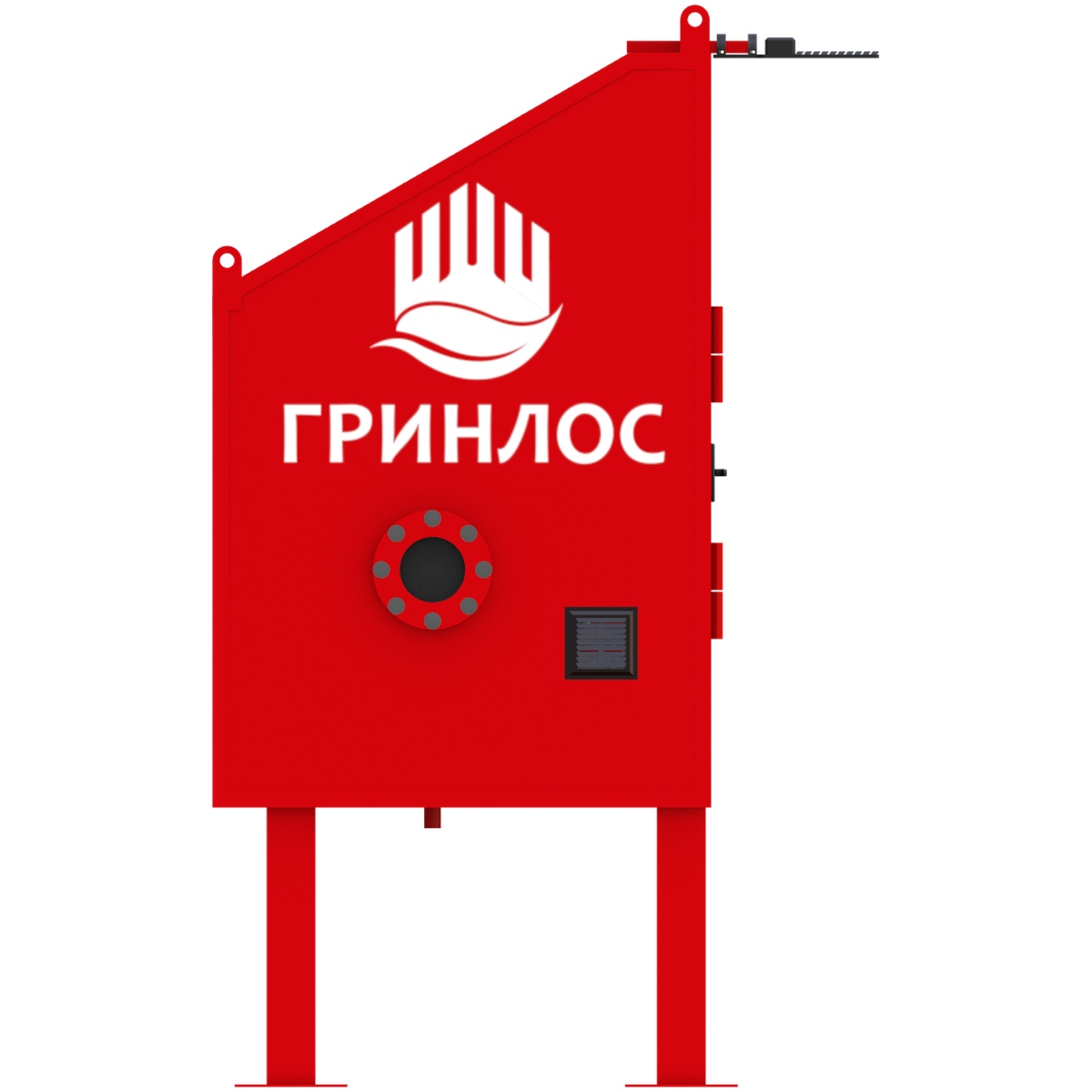

Гарантия, шеф-монтаж и сервисная поддержка
- Завод-изготовитель ГРИНЛОС предоставляет официальную гарантию на соответствие блочной станции и всех ее узлов заявленным проектным параметрам.
- Гарантийный срок эксплуатации оборудования — 12 календарных месяцев с даты ввода Изделия в эксплуатацию, но не более 30 месяцев с даты продажи Изделия потребителю.
- Помимо изготовления и комплектной поставки изделия, ГРИНЛОС обеспечивает полную сервисную поддержку на этапе запуска.
- Специалисты компании оказывают услуги шеф-монтажа и шеф-наладки оборудования на объекте заказчика в объеме, который гарантирует правильность подключения, успешное проведение испытаний и корректный ввод станции в эксплуатацию.
| Детальные технические регламенты |
|---|
| Конструкция каркаса БПГЭ |
| Основой защитного укрытия служит прочный пространственный каркас из стального профиля 100 × 50 × 2 мм, дополнительно усиленный по углам уголковым профилем 30 × 30 × 3 мм [0.1, 0.2]. Для выполнения погрузочно-разгрузочных работ в верхней части конструкции жестко вварены 4 грузоподъемные строповочные петли. |
| Габариты и масса |
| Наружные базовые размеры блок-бокса составляют 2640 × 1370 × 2220 мм, а полная масса изделия в стандартном сборе равна 650 кг. Стационарная фиксация модуля на объекте осуществляется через 4 опорные ножки с массивными монтажными площадками 230 × 230 мм под анкерные болты. |
| Параметры пожарных рукавов |
| Комплект включает 8 напорных рукавов Ду 65 длиной по 20 метров с соединительными головками по ГОСТ Р 53279. Данная длина является максимально допустимой по СП 10.13130.2020 для сохранения расчетного давления в кране. В укрытии предусмотрен 100% резервный запас рукавных линий для всех четырех направлений. |
| Параметры пожарных стволов |
| Внутри бокса установлены 4 ручных ствола Ду 65, что строго соответствует числу независимых рабочих веток. По нормам пожарной безопасности стволы заранее присоединены к четырем рукавам первого рубежа. Это позволяет боевым расчетам немедленно приступить к тушению пожара без потери времени на сборку. |
| Вентиляционная система корпуса |
| Естественная приточно-вытяжная вентиляция организована по диагонали (вверху справа / внизу слева). Контур включает наружные металлические решетки 150 × 150 мм и внутренние регулируемые заслонки, позволяющие вручную корректировать воздушный поток для сбережения тепла зимой. |
| Трубная гильза и проходы |
| Для безопасного подключения внешних сетей в коробе предусмотрена сквозная стальная гильза под трубу магистрального коллектора Ду 125 [0.1, 0.2]. Узел поставляется в комплекте с двумя круглыми металлическими наличниками для аккуратного оформления прохода. |
| Визуальная сигнальная маркировка |
| На лицевой и боковых панелях блока закреплены светоотражающие знаки «ПГ» (250 × 250 мм) и «Пожарный кран» (250 × 250 мм). Болтовой узел защитного заземления (М8/М10) маркирован стандартным техническим знаком «Заземление» размером 50 × 50 мм по ГОСТ. |
| Параметры системы обогрева |
| Внутри бокса установлены три конвекционных шкафных обогревателя в aluminum корпусе общей мощностью 300 Вт, работающие от безопасного напряжения 24 В постоянного тока [0.1, 0.2]. Система рассчитана на автоматическое удержание температуры не ниже +5 °С при падении уличной температуры до -28 °C по ГОСТ 35324-2025. |
| Источник питания автоматики |
| Для питания обогревателей заложен герметичный источник напряжения 220/24 В мощностью не менее 400 Вт с классом защиты IP67. Прибор залит теплопроводящим компаундом, имеет пассивное конвекционное охлаждение и стабильно работает в температурном диапазоне от -40 °C до +60 °C. |
| Управляющее устройство климата |
| Контроль температуры воздуха в объеме модуля осуществляет промышленный капиллярный термостат с диапазоном регулирования 0–40 °C и классом защиты IP54. Прибор монтируется на стене и автоматически подает питание на нагреватели при снижении температуры воздуха ниже +5 °C. |
| Кабельные линии отопления |
| Внутренняя электропроводка выполнена медным силовым плоским кабелем сечением 2х2,5 мм² в исполнении нг(А)-LS. Сеть надежно изолирована от воздействия влаги и механических повреждений за счет прокладки внутри герметичного оцинкованного металлорукава в ПВХ-оболочке диаметром 25 мм с классом защиты IP65. |
| Параметры напорной магистрали |
| Основной напорный коллектор блок-бокса выполнен из стальной трубы условным проходом Ду 125. Трубопровод укомплектован фланцевой задвижкой Ду 125, стальными тройниками 125-65, приварной концевой заглушкой и зафиксирован на двух подвижных опорных конструкциях [0.1, 0.2]. |
| Комплектация пожарных веток |
| Конструкция включает 4 идентичные рабочие ветки Ду 65 в сборе. Каждый комплект состоит из патрубка длиной 100 мм, латунного или чугунного пожарного крана, быстроразъемной соединительной головки и защитной заглушки. |
| Дренажный узел коллектора |
| Для обслуживания системы в конце коллектора врезана дренажная труба условным проходом Ду 20. Узел оснащен латунным шаровым краном со сгоном (американкой) и выведен вертикально вниз за пределы утепленного пола блок-бокса. |
| Защитная окраска труб |
| Антикоррозийная обработка стальной обвязки включает механическую очистку от окалины и ржавчины, нанесение адгезионного грунта и финишное окрашивание эмалью сигнально-красного цвета (RAL 3020) по ГОСТ для противопожарных систем. |
| Корпус шкафа управления |
| Конструкция собрана на базе стального навесного корпуса со степенью защиты не ниже IP66 и климатическим исполнением УХЛ1 для круглогодичной эксплуатации под открытым небом. Изделие оснащено герметичным замком, износостойким уплотнителем дверцы и покрыто атмосферостойкой эмалью красного сигнального цвета по ПУЭ. |
| Внутреннее устройство щита |
| Посадочные места в объеме организованы на базе прочных независимо смонтированных DIN-реек с боковыми винтовыми фиксаторами модулей. Продуманные габариты шкафа обеспечивают наличие свободного пространства для интеграции источников питания и скрытой разводки силовых кабелей в перфорированных кабель-каналах. |
| Параметры защитной автоматики |
| На вводе щита установлены многополюсный выключатель и электромеханическое устройство защитного отключения (УЗО) для защиты персонала. Поканальное распределение нагрузок включает individual защитные автоматы для мгновенного локального отключения цепей обогрева и освещения при аварии. |
| Кабельные вводы и шины |
| Для безопасной коммутации рабочих нулевых и защитных проводников в схеме применены изолированные распределительные блоки. Ввод всех внешних питающих линий и внутренних кабелей осуществляется строго через герметичные прижимные сальники класса IP65/IP68 в нижней панели шкафа. |
| Интеллектуальное управление ГРИНЛОС |
| Внутренняя система управления обеспечивает непрерывный автономный контроль параметров блок-бокса без участия персонала. Интеллектуальный алгоритм автоматически распределяет энергонагрузки и мгновенно переводит защитные контуры в аварийный режим работы при возникновении внештатных ситуаций на объекте. |
| Локальный микроклимат автоматики |
| Внутренний обогрев шкафа организован на базе компактного полупроводникового нагревателя со встроенным регулируемым термостатом. Прибор автоматически поддерживает стабильную плюсовую температуру в объеме щита, полностью защищая электронные компоненты от замерзания и появления сырости. |
| Резервирование систем питания |
| Автономная работа низковольтных цепей управления и приборов контроля обеспечивается промышленным источником бесперебойного питания (ИБП). Схема резервирования позволяет шкафу стабильно функционировать и передавать необходимые сигналы диспетчеризации даже при полном обесточивании объекта. |
| Управление аварийной нагрузкой |
| Энергоемкие силовые потребители, включая исполнительные нагревательные элементы общего отопления станции, автоматически обесточиваются при переходе на резервное питание. Это строго соответствует правилам проектирования противопожарных систем и защищает аккумуляторы от быстрого разряда. |
| Параметры внутреннего светильника |
| Внутри бокса установлен накладной низковольтный светодиодный светильник мощностью 12 Вт со световым потоком 1100 лм и цветовой температурой 4000 К. Корпус класса IP65 в исполнении УХЛ1 выполнен из ударопрочных материалов с матовым рассеивателем и обеспечивает освещенность технологической зоны не менее 150 лк. |
| Параметры наружного светильника |
| Над фасадным люком горизонтально монтируется уличный консольный светодиодный светильник мощностью 30 Вт со световым потоком 3000 лм и цветовой температурой 5000 К. Оптическая часть с широкой кривой силы света типа «Ш» и классом защиты IP65 обеспечивает освещенность площадки не менее 40 лк. |
| Резервное питание освещения |
| Автономность системы обеспечивает промышленный ИБП на DIN-рейку с выходным током 2 А и герметизированная свинцово-кислотная аккумуляторная батарея AGM VRLА емкостью 2.2 Ач в негорючем корпусе. Комплекс гарантирует непрерывную работу аварийного эвакуационного света в течение 1,5–2 часов. |
| Кабельные линии освещения |
| Наружная линия выполнена медным кабелем ВВГнг(А)-LS 3х1,5 мм², внутренняя — ВВГнг(А)-LS 2х1,5 мм². Трассы защищены герметичным оцинкованным металлорукавом в ПВХ-оболочке IP65 диаметром 16–25 мм и закреплены скобами с шагом до 600 мм на потолке и до 800 мм на стенах. |
| Конструкция фасадного люка |
| Входной узел укомплектован двухстворчатыми распашными дверями, где размер каждой створки составляет 1000 × 1000 мм с герметичным трехслойным утеплением толщиной 100 мм по ГОСТ 35324-2025. На каждой створке установлен индивидуальный газовый упор (газлифт) для плавной фиксации в открытом положении под углом 90 градусов |
| Параметры запорных механизмов |
| Запирание дверей реализовано через нажимные ручки с ригельной системой вертикального действия (фиксация створок одновременно вверх и вниз каркаса). Конструкция исключает использование внутренних ручных щеколд, предусматривает запирание на стандартный квадратный ключ, а также имеет штатные проушины под свинцовые пломбы и площадки для концевых выключателей охранной сигнализации. |
