Технические характеристики
Подача:
10-400 м3/час
Напор:
10-140 м
Высота камеры:
от 3000 мм
Диаметр камеры:
2500 - 3600 мм
Температура жидкости:
до 85 °C (до +105 °C по запросу)
Исполнение:
подземное
Категория надежности:
I, II, III
Число и марка насосов:
инженерный подбор

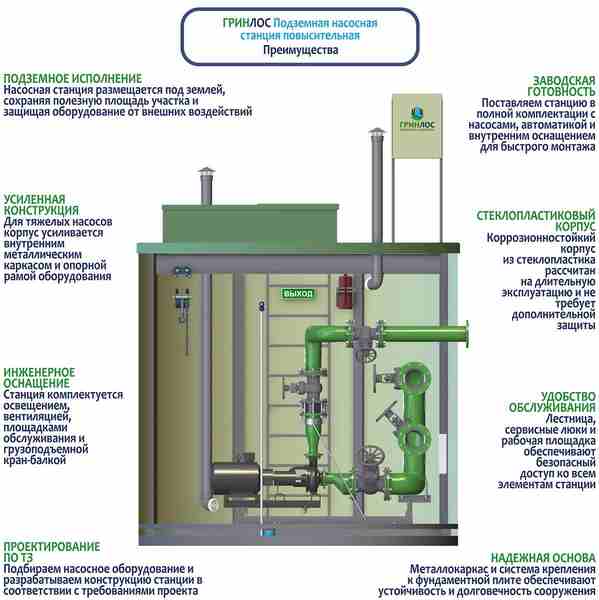

Преимущества
Варианты исполнений

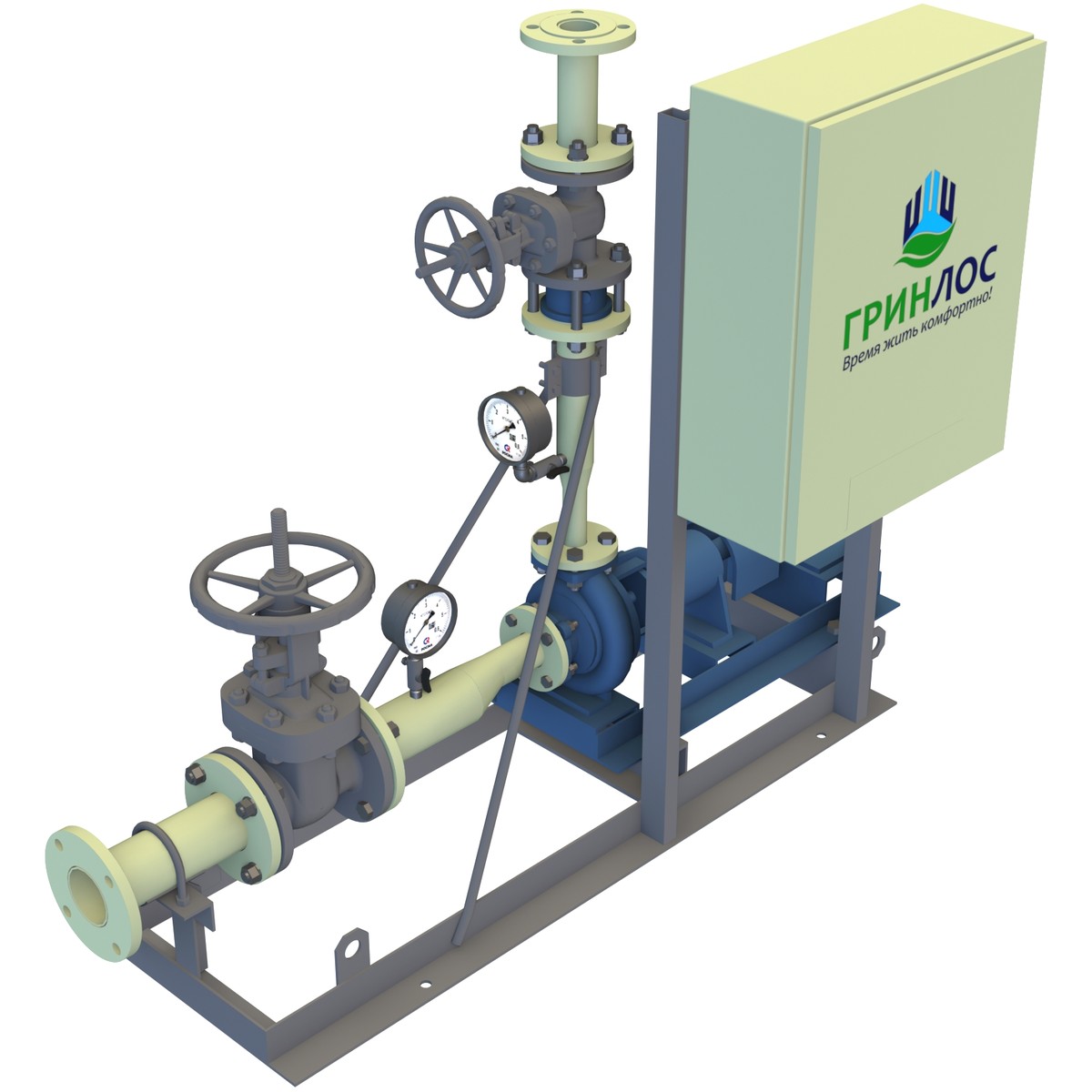

Насосная установка на раме(открытая) Насосная установка на раме
(открытая)
Производительность Q: 10-400 м³/ч
Напор H: 10-140 м
Компактная установка на раме для монтажа внутри вашего помещения.
Наземная насосная станция Гринлос(в блочно-модульном здании) Наземная насосная станция Гринлос
(в блочно-модульном здании)
Производительность Q: 10-400 м³/ч
Напор H: 10-140 м
Единое заводское изделие, объединяющее насосное оборудование и блочно-модульное здание контейнерного типа.
Подземная насосная станция Гринлос(в корпусе из стеклопластика) Подземная насосная станция Гринлос
(в корпусе из стеклопластика)
Производительность Q: 10-400 м³/ч
Напор H: 10-140 м
Готовое изделие для подземной установки, поставляемое в стеклопластиковом корпусе с размещенным внутри оборудованием.
Специалисты ГРИНЛОС проконсультируют вас и помогут выбрать оптимальную модель насосной станции
Оставьте заявку и менеджер свяжется с вами в течении 10 минут
Популярные конфигурации насосов

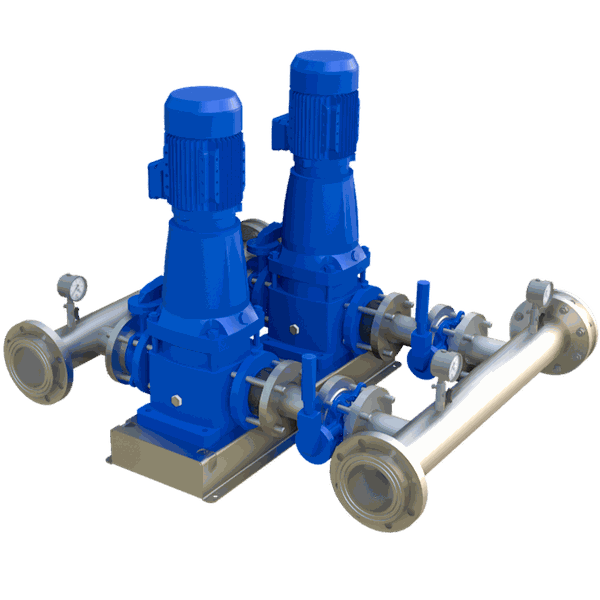

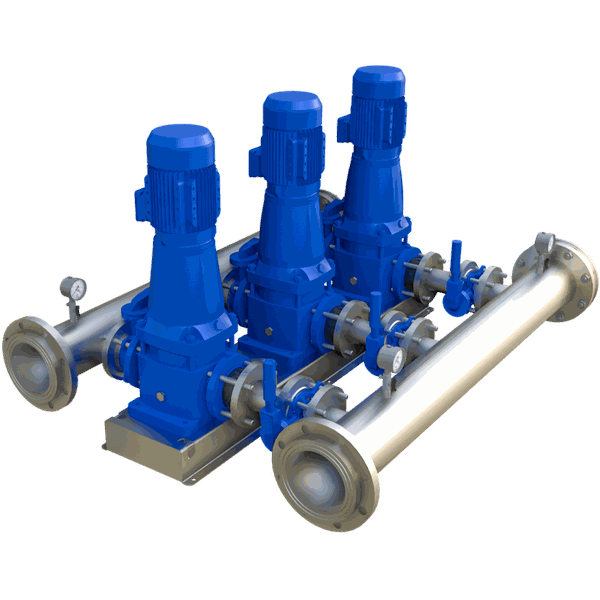

| Вопросы и ответы |
|---|
| Система 1+0 (Один рабочий насос) |
| Бюджетное решение для объектов с периодическим разбором воды или частного использования, где технические условия допускают кратковременные перерывы в водоснабжении. Главное преимущество здесь — максимальная простота и минимальная стоимость оборудования: отсутствие резервного агрегата значительно снижает затраты на покупку и монтаж станции. Это базовое и компактное решение, которое эффективно закрывает технологические нужды системы без переплат за избыточную мощность и резервирование. |
| Система 1+1 (Один рабочий и один резервный) |
| Классическое решение для объектов с относительно стабильным разбором воды, таких как небольшие поселки или ЖК. Главное преимущество здесь — стопроцентное резервирование: в случае выхода из строя основного агрегата, резервный полностью берет нагрузку на себя. Это простая и надежная схема, которая обеспечивает базовые потребности системы водоснабжения без лишних затрат на обслуживание сложной автоматики. |
| Система 2+1 (Два рабочих и один резервный) под заказ |
| Оптимальный выбор для объектов с выраженными колебаниями расхода в течение суток. Наличие двух рабочих агрегатов позволяет станции работать в широком диапазоне: ночью задействован один насос, а в часы пик подключается второй. Это значительно экономит электроэнергию и ресурс оборудования. Стоит отметить, что по индивидуальному заказу мы изготавливаем станции с любым количеством насосов под ваши задачи. |

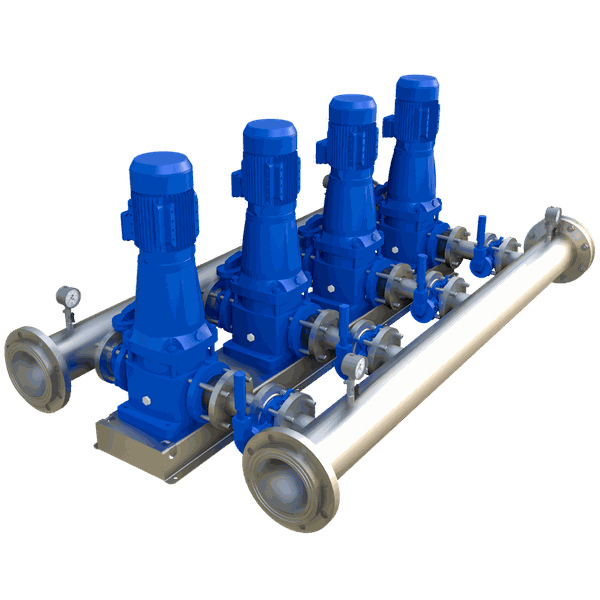

| Система 3+1 (Три рабочих и один резервный) под заказ |
| Максимально гибкая конфигурация для крупных промышленных узлов и масштабных жилых микрорайонов. Разделение общей мощности на три рабочих узла позволяет ювелирно подстраиваться под текущий график потребления, сохраняя высокий КПД при любых нагрузках. Такая многонасосность гарантирует не только предельную производительность в пиковые моменты, но и самый плавный режим работы всей гидравлической сети. |

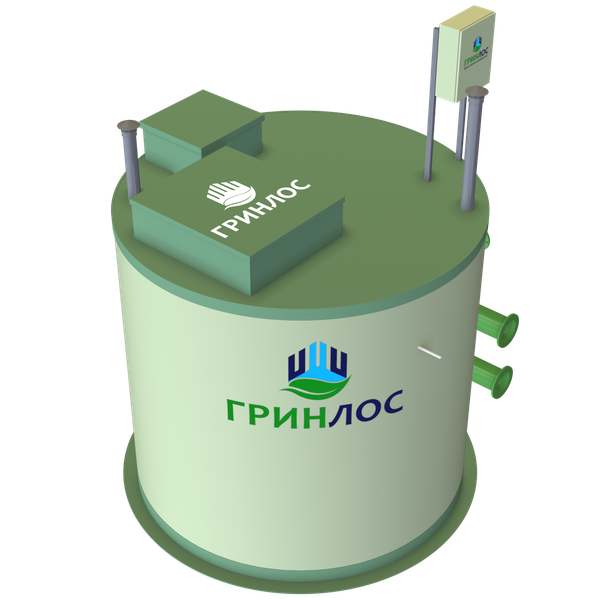

Варианты диаметров камеры

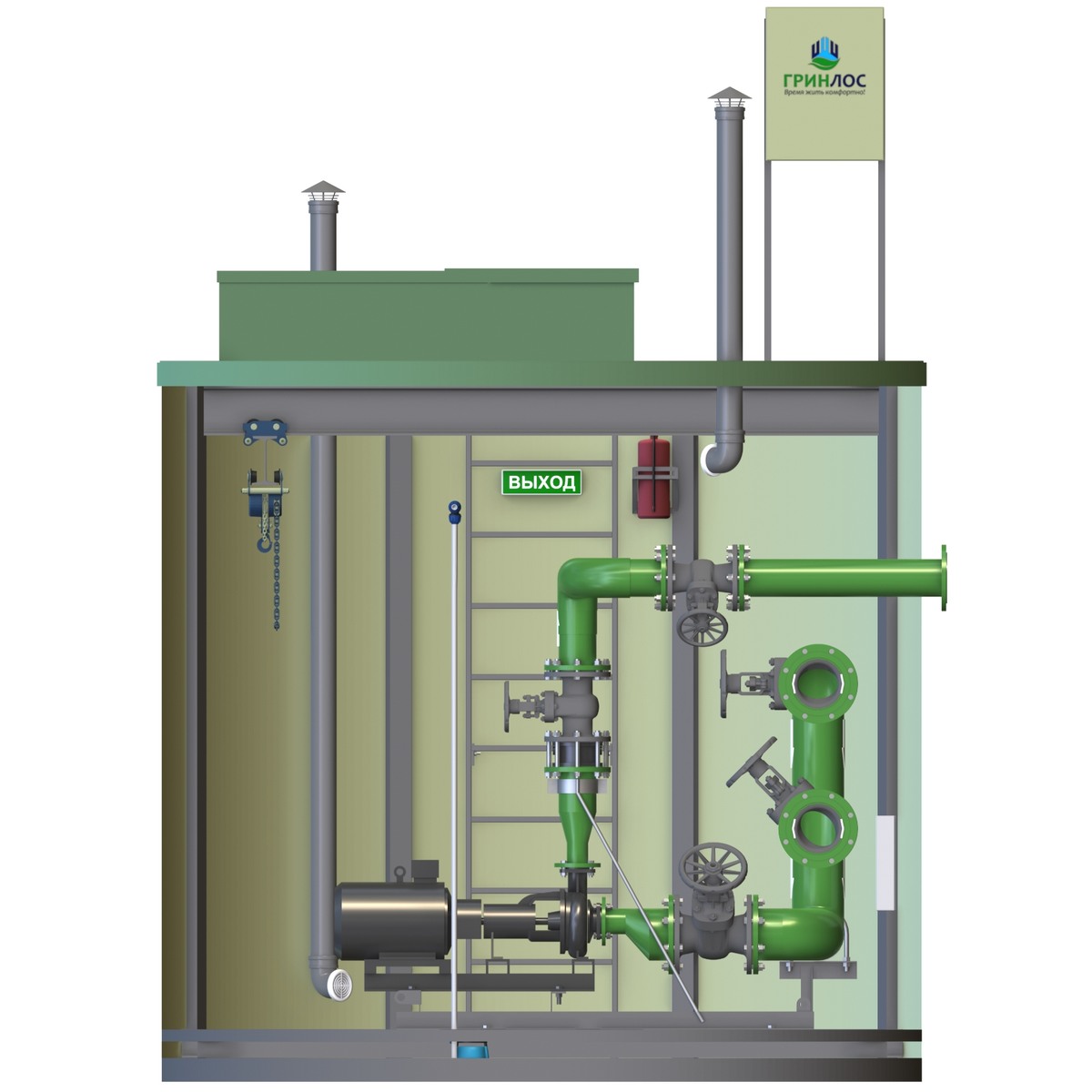

Описание

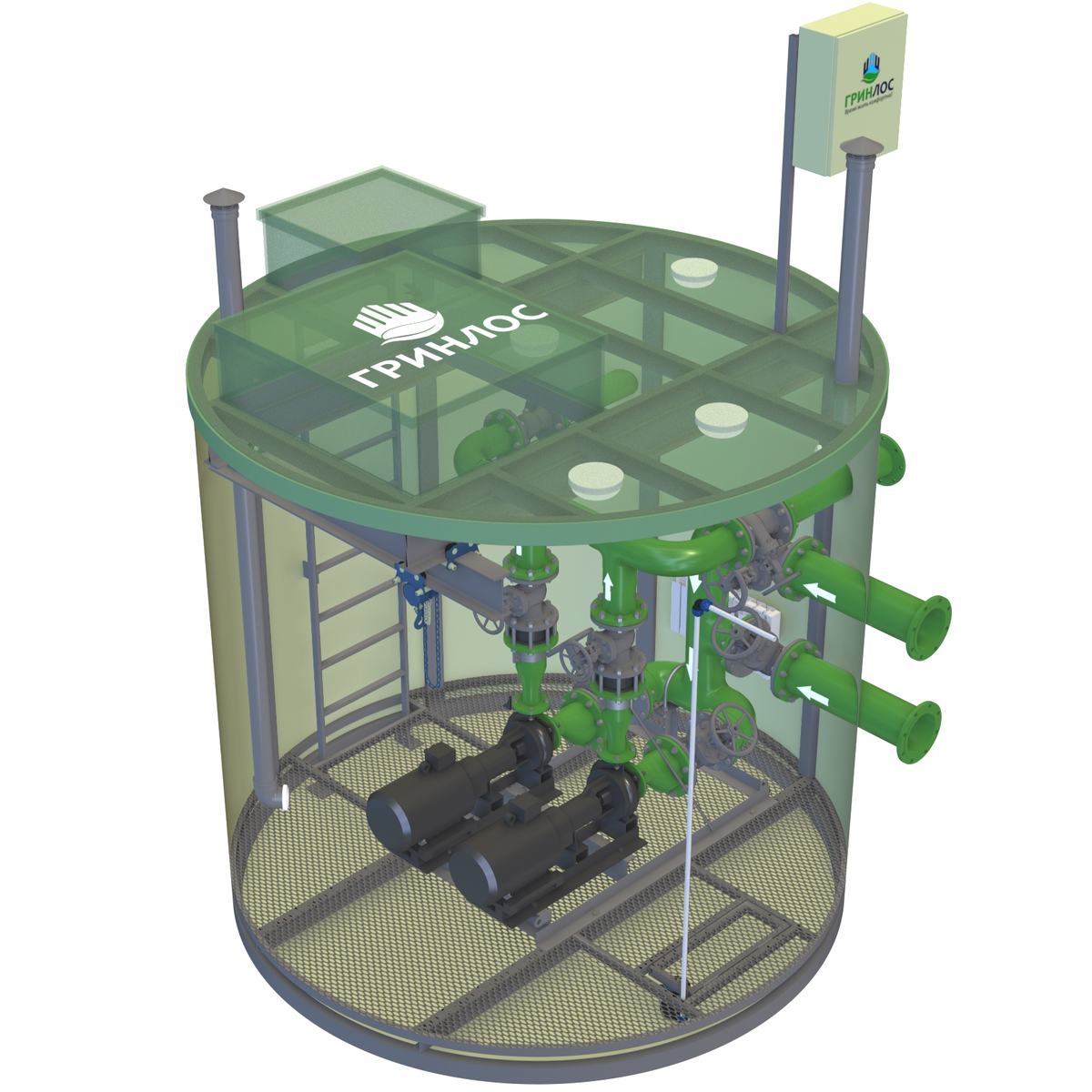

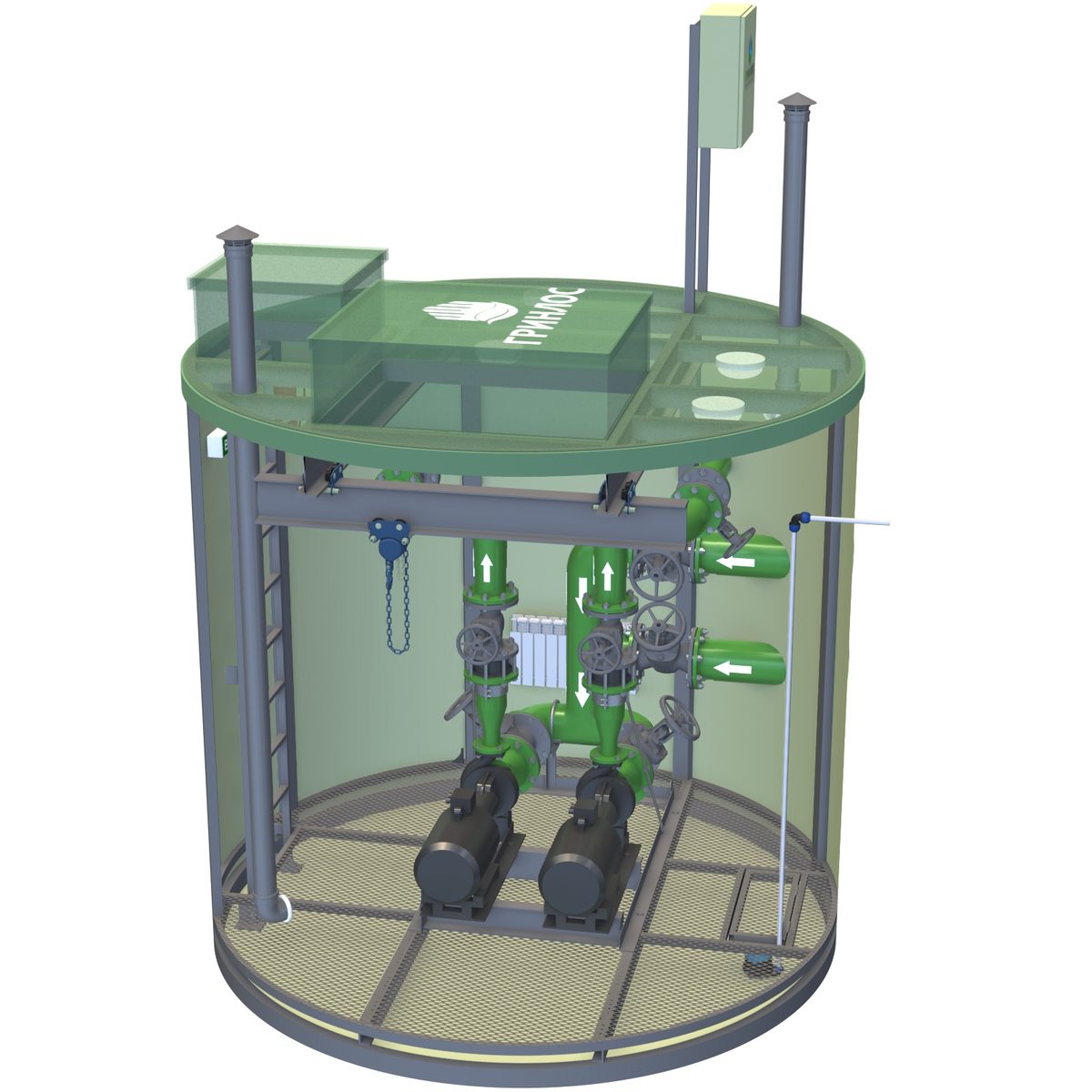

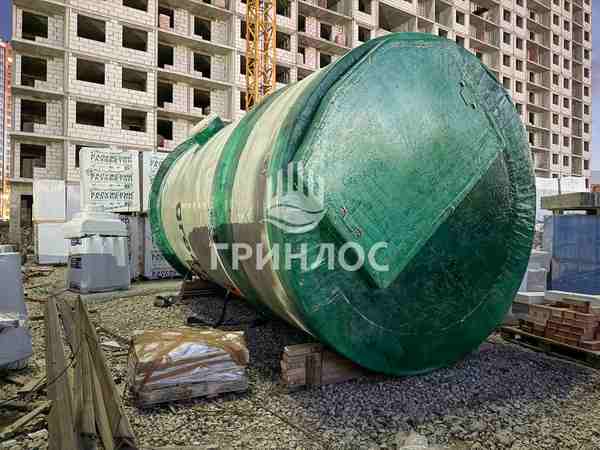

Корпус подземной насосной станции Гринлос представляет собой герметичный стеклопластиковый цилиндр, утепленный в верхней части напылением ППУ с защитным слоем полимочевины. Внутри корпуса устроен наклонный пол с уклоном к дренажному насосу, над которым на уровне просечно-вытяжного листа на единой раме установлены насосные агрегаты.
Доступ внутрь обеспечивают два утепленных люка — для персонала и для оборудования, под потолком смонтирована кран-балка для перемещения узлов, а управление выведено в уличный шкаф. Помимо насосов, в состав подземного блок-модуля входят внутренние трубопроводы, измерительные приборы и элементы жизнеобеспечения:
- Один или два (или более) насосных агрегата с трубной обвязкой, задвижками, коллекторами и контрольно-измерительными приборами.
- Два утепленных люка на поверхности (технический и для персонала), стационарная лестница для спуска персонала и световое табло «Выход» с огнетушителем.
- Внутреннее освещение из базовых и аварийных светильников под потолком, а также электрический конвектор отопления IP65.
- Система вентиляции диаметром 110 мм с естественной приточно-вытяжной схемой и дополнительным принудительным включением перед спуском.

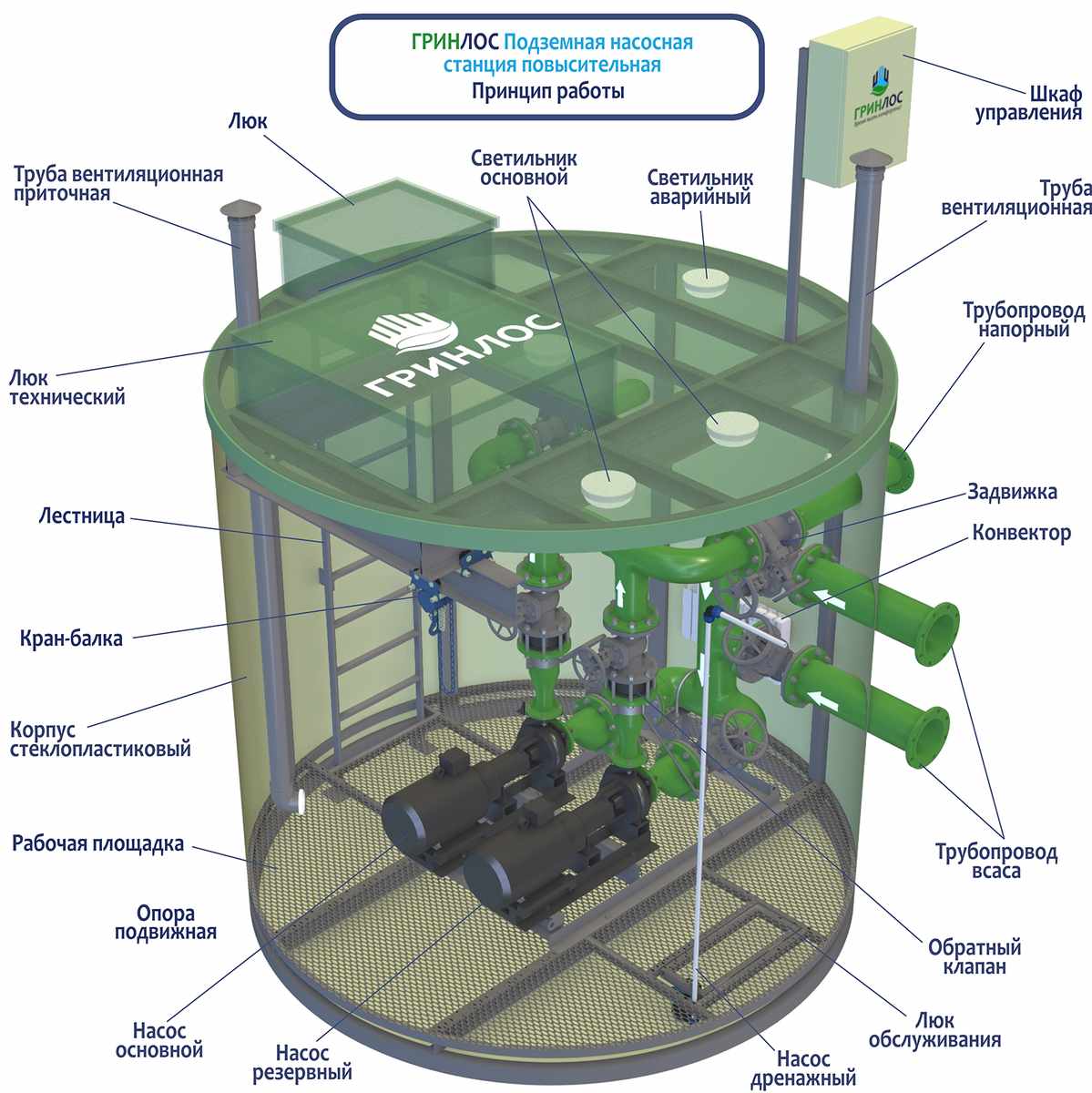

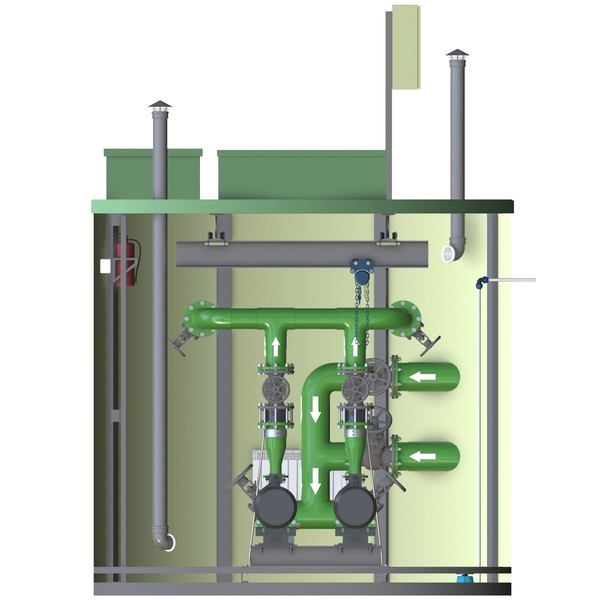

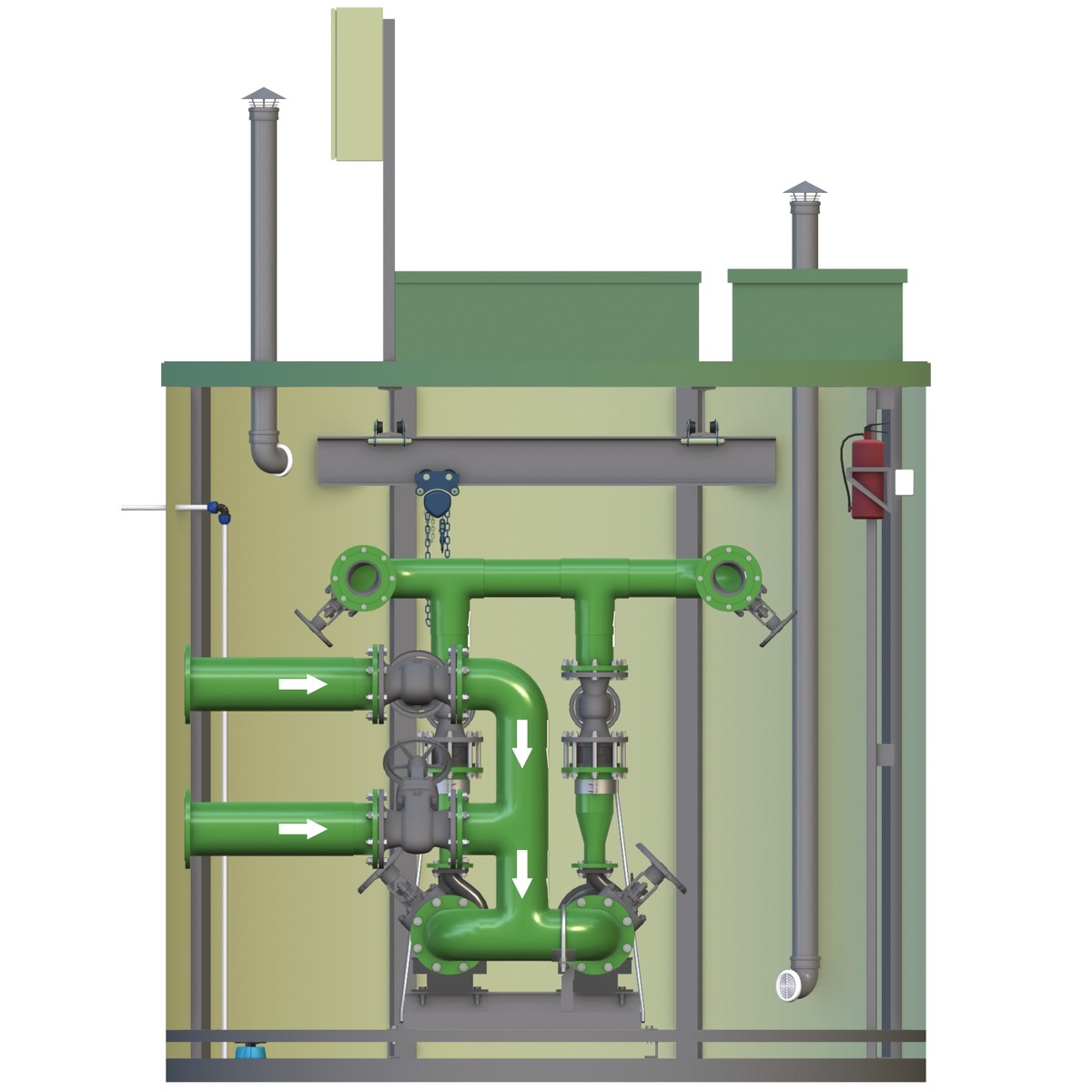

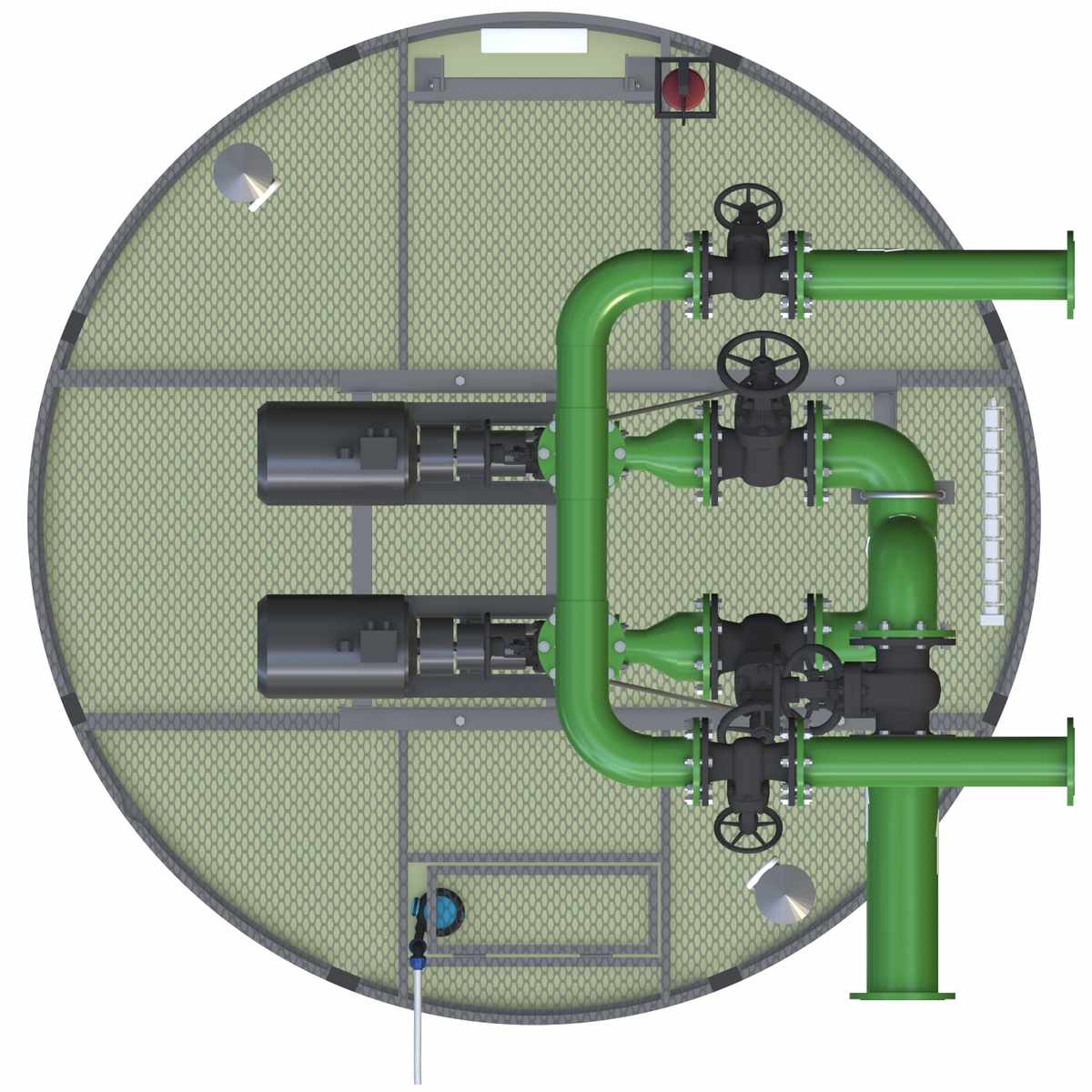

Принцип работы
1. Жидкость из внешнего источника или сети водоснабжения напрямую поступает на станцию по двум независимым всасывающим
трубопроводам, подключенным к общему всасывающему коллектору.
2. Входные задвижки, установленные парами на каждой всасывающей линии, позволяют полностью изолировать любой участок
трубопровода или коллектора для безопасного обслуживания, демонтажа и ремонта без остановки всей станции.
3. Вакуумметр на всасывающем коллекторе фиксирует разрежение, создаваемое работающими насосами, и непрерывно
передает текущие данные в шкаф управления на поверхность.
4. Эксцентрические редукторы плавно сужают диаметр труб непосредственно перед каждым насосом, исключая скопление воздуха и образование аварийных воздушных пробок.
5. Насосные агрегаты, установленные так, чтобы их электродвигатели находились на нормативной высоте 500 мм над уровнем пола (на уровне ПВЛ), запускаются автоматикой и создают требуемый напор.
6. Напорные редукторы стабилизируют параметры потока на выходе из каждого насоса, подготавливая жидкость к подаче в общий напорный коллектор.
7. Реле давления и манометры на напорной стороне непрерывно измеряют созданное давление и передают сигналы в систему автоматики для контроля рабочих параметров.
8. Выходные задвижки, размещенные парами между напорным коллектором и двумя выходными напорными трубопроводами, обеспечивают возможность отключения любого насоса
или магистрали с напорной стороны без остановки и опорожнения всей внешней инженерной сети.
9. Общая рама служит жестким основанием для насосов и резервированной трубной обвязки, прочно фиксируя все узлы внутри прочного стеклопластикового корпуса.
10. Уличный шкаф управления анализирует сигналы КИПиА, чередует работу основного и резервного насосов, а также автоматически регулирует их работу в зависимости от текущей нагрузки.
Подбор насосной станции Гринлос
Подземная насосная станция — это выгодно. Подземное размещение станции экономит место на участке, а грунт надежно защищает трубы и станцию зимой - достаточно утеплить напылением ППУ только верхнюю часть корпуса до границы промерзания. Еще один большой плюс — тишина на объекте, так как слой почвы вокруг стеклопластикового корпуса отлично глушит рабочий шум и вибрацию насосов.
Завод Гринлос проектирует и производит станции строго по вашему ТЗ. Мы подберем размеры стеклопластикового корпуса, сделаем удобные утепленные люки и соберем схему на один или два насоса. Мы выпускаем как стандартные станции с подачей от 10 до 400 м³/час, так и нестандартные комплектации под конкретный запрос и бюджет. Завод берет на себя весь цикл — от расчетов до шеф‑монтажа с предоставлением официальной гарантии на готовое изделие.

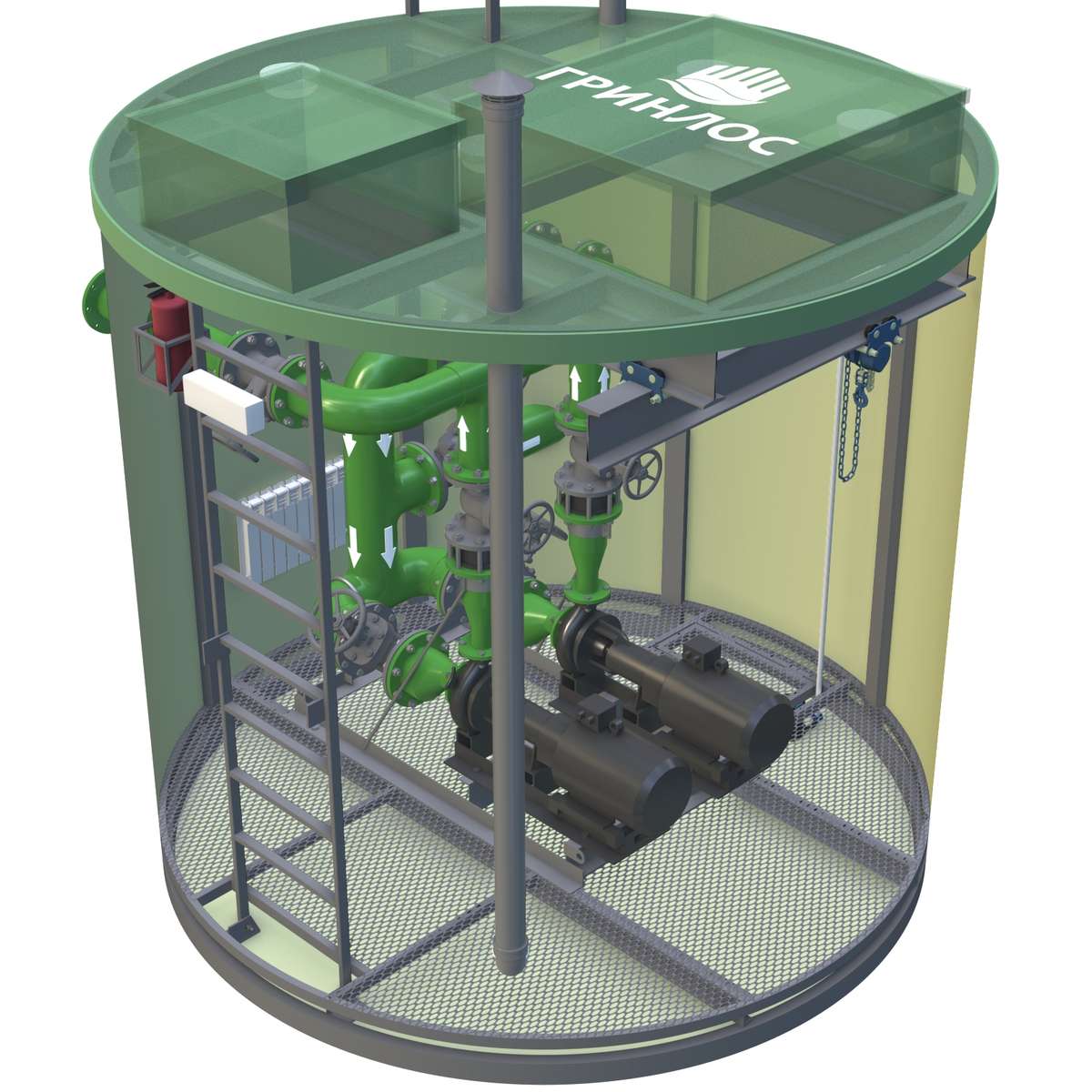

Системы жизнеобеспечения и безопасности
Вентиляция подземного корпуса
Внутри станции смонтирована естественная приточно-вытяжная вентиляция диаметром 110 мм.
Дополнительно установлена принудительная вытяжка, которая в обязательном порядке включается персоналом с поверхности перед каждым спуском в корпус.
Освещение и микроклимат
Под потолком размещены три базовых светильника и один аварийный. Для поддержания рабочей температуры и исключения сырости
установлен электрический конвектор в защищенном исполнении IP65. Безопасный спуск обеспечивает стационарная лестница.
Грузоподъемные механизмы и эвакуация
Под потолком смонтирована ручная кран-балка. Она позволяет легко перемещать элементы трубной обвязки, насосы и
тяжелые электродвигатели к техническому люку. Возле выхода установлены световое табло «Выход» и углекислотный огнетушитель.
Транспортировка и хранение станции
Насосные станции поставляются в максимальной заводской готовности. После проведения испытаний датчики КИПиА и элементы автоматики демонтируют и упаковывают отдельно, а открытые патрубки и фланцевые соединения защищают технологическими заглушками, предотвращающими попадание грязи и влаги внутрь корпуса. При транспортировке необходимо учитывать следующие особенности:
- Подъем оборудования выполняют только за предусмотренные транспортировочные проушины. В мощных станциях большой производительности они связаны конструктивно с внутренним силовым каркасом, а в легких моделях проушины интегрированы непосредственно в стеклопластиковый корпус.
- Во время перевозки станцию надежно фиксируют на транспортной платформе с помощью стяжных ремней, исключающих смещение груза.
- При организации доставки учитывают габариты крупных моделей, например, при внутреннем диаметре камеры 3,6 м, диаметр по пригрузочной юбке составит 3,9 м, а высота при чистой высоте рабочей камеры 3 м будет равная 3.5м.
Подготовка к монтажу станции
Перед началом монтажных работ необходимо выполнить комплекс подготовительных мероприятий на объекте:
- Разработать котлован с превышением габаритов стеклопластикового корпуса минимум на 1500 мм по каждому измерению.
- Сформировать на дне ровный выравнивающий слой толщиной 150–250 мм из песка фракцией 2,5–3 мм с обязательным уплотнением ручной или механической трамбовкой.
- Над слоем песка сформировать слой щебня фракцией 20-40мм.
- Залить на подготовленное основание или смонтировать готовую армированную железобетонную плиту, габариты которой минимум на 600 мм больше размеров корпуса станции.
- Предусмотреть работающую дренажную систему для принудительного водопонижения при фиксации высокого уровня грунтовых вод на строительной площадке.

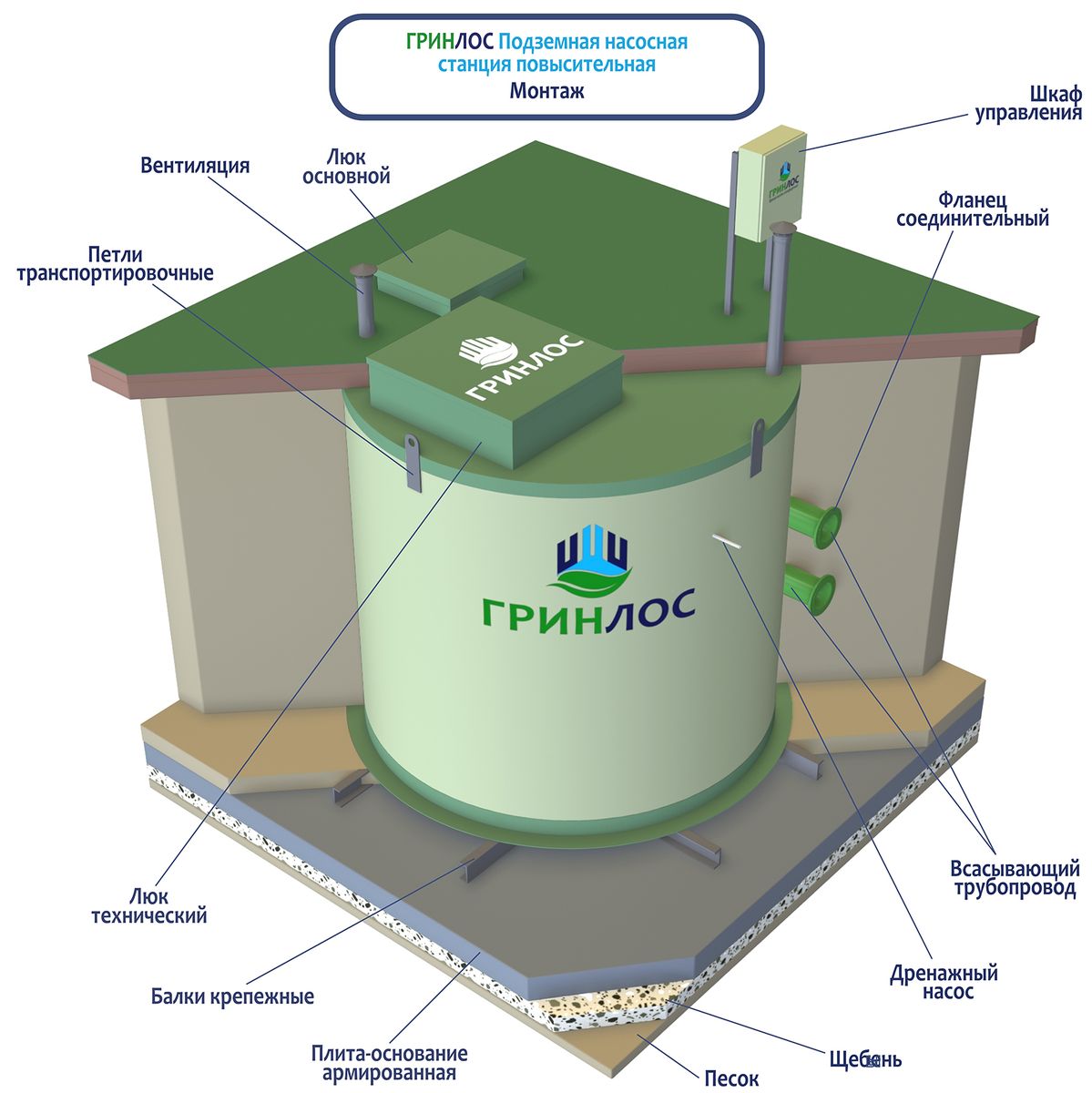

Монтаж подземной станции Гринлос
Монтаж подземной насосной станции выполняется строго по проекту производства работ (ППР) в следующей последовательности:
1. Установка в котлован осуществляется грузоподъемной техникой за встроенные транспортировочные проушины после предварительной очистки бетонной плиты.
2. Проверка и фиксация положения корпуса выполняются инструментальным методом с креплением к плите анкерными болтами или приваркой к закладным деталям с антикоррозийной обработкой.
3. Послойная обратная засыпка проводится сухой песчано-цементной смесью в пропорции 1:5 слоями по 300 мм с равномерным ручным уплотнением и проливкой водой со всех сторон по СНиП 3.02.01-87.
4. Равномерность проведения обсыпки пескоцементом с каждой стороны емкости поочередно контролируется для исключения горизонтальных смещений и повреждения стеклопластикового корпуса.
5. Подключение внешних коммуникаций к стальным патрубкам обвязки выполняется фланцевым или сварным способом после засыпки и тщательной трамбовки песка до отметки подводящего коллектора.
6. Установка разгрузочной плиты толщиной от 200 мм на 400 мм выше верхней границы корпуса выполняется при необходимости обеспечения прямого подъезда и парковки транспорта над изделием.
Гарантия, шеф-монтаж и сервисная поддержка
Завод-изготовитель ГРИНЛОС предоставляет официальную гарантию на соответствие подземной станции и всех ее узлов заявленным проектным параметрам.
- Гарантийный срок эксплуатации оборудования — 12 календарных месяцев с даты ввода Изделия в эксплуатацию, но не более 30 месяцев с даты продажи Изделия потребителю.
- Помимо изготовления и комплектной поставки изделия, ГРИНЛОС обеспечивает полную сервисную поддержку на этапе запуска.
- Специалисты компании оказывают услуги шеф-монтажа и шеф-наладки оборудования на объекте заказчика в объеме, который гарантирует правильность подключения, успешное проведение испытаний и корректный ввод станции в эксплуатацию.
